一种宠物狗用公共便盆的制作方法

本发明涉及一种宠物狗用公共便盆。

背景技术：

目前，由于有一些遛狗者的不文明遛狗行为，导致公共场所的安全与卫生问题愈发严重，经常引起一些社会争端，引发社会争议，不利于社会和谐。在中国实用新型专利说明书cn205357566u中公开了一种宠物狗用便盆，主要用于宠物狗方便用的便盆。其包括便盆本体和滤尿网格板，所述便盆本体为具有三面围边的方形盆体结构，在所述便盆本体内部放置有滤尿网格板，在所述滤尿网格板上设有一个或一个以上的圆形孔，所述圆形孔与所述滤尿网格板一体成型。本实用新型结构简单、稳定，设计合理，环保且无污染，可有效防止宠物狗弄脏毛发，立柱拆装方便，清洁容易。但是，现有的处理狗粪便的产品主要有夹便器、拾便夹、狗厕所等，但这些产品都存在各自的问题，比如夹便器操作方式浪费纸资源，且不利于垃圾的分类，仍需依靠主人的自觉性，没有完全解放双手；拾便夹需要夹在宠物尾巴上，狗都比较排斥使用该产品，没有考虑狗的使用感受；市面上的狗厕所仅支持在家使用，不能外带，清洗也比较困难等。

技术实现要素：

针对上述现有技术，本发明要解决的技术问题在于提供一种宠物狗用公共便盆。它具有结构简单、操作便利、设计新颖，制作成本低，适用范围广等特点。能有效规避公共环境卫生问题，提升遛狗者的公民意识，产品全部采用自动化模式，解放双手。能够有效解决遛狗者和散步者之间的社会矛盾，从而提高公民社会满意度。

为解决上述技术问题，本发明提供了一种宠物狗用公共便盆。它包括地上部分和地下部分，地上部分设脚踏、便盆和花盆，地下部分包括联动装置、支撑板、软体水箱、净水管道、漏便管道和降解酶箱；脚踏与支撑板相连接，脚踏最好通过联动装置与支撑板相连接，支撑板上设软体水箱，软体水箱与便盆相连通，软体水箱最好通过净水管道与便盆相连通，便盆内设高压出水口、气味诱导柱和漏便口，高压出水口与净水管道相连通，气味诱导柱设在便盆中间位置，漏便口与漏便管道相连通，便盆与花盆相连通，便盆与花盆(花木种植盆)最好通过漏便管道相连通，漏便管道设在净水管道内，且漏便管道穿过软体水箱和支撑板并与花盆相连通，花盆与降解酶箱相连通，花盆最好通过花盆缺口与降解酶箱相连通，降解酶箱内设高效降解酶。

与现有技术相比，本发明产生的有益效果是：由于采用了上述结构，通过气味诱导柱引导狗的到来。当狗排完便以后，宠物主人用脚踩下脚踏，脚踏通过联动装置抬升支撑板，支撑板升起挤压软体水箱，导致水位上升经由净水管道从高压出水口喷出冲洗粪便，被冲洗的大小便由漏便口流入漏便管道到达花木种植盆的内部。降解酶箱中的高效降解酶经花盆缺口流入花盆内部和粪便综合反应，生成植物的有机养料。本发明考虑宠物狗的行为心理学，引导宠物狗正确排泄，有效规避社区环境卫生问题，在提升遛狗者的公民意识的同时，解放双手。该产品全部采用自动化模式，从一开始的引导到使用生物分解技术，从根本上解决遛狗者和散步者之间的社会矛盾，提高公民社会满意度。同时本款产品结构简单、操作便利、设计新颖，制作成本低，适用范围广。

附图说明

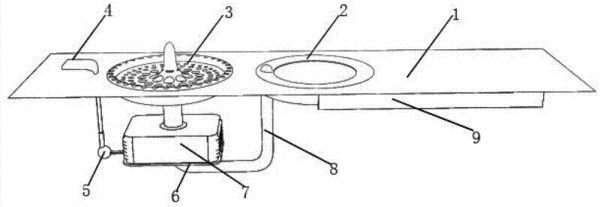

图1为本发明的组成结构示意图；

图2为本发明剖面结构示意图；

图中:1－地面、2－花盆、3－便盆、4－脚踏、5－联动装置、6－支撑板、7－软体水箱、8－漏便管道、9－降解酶箱、10-花盆缺口、11－净水管道、12－高压出水口、13－气味诱导柱和14－漏便口。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步详细说明。

图1至图2示出了本发明各种结构示意图。如图1和图2所示，本发明提供了一种宠物狗用公共便盆3。它包括地上部分和地下部分，地上部分(地面1)设脚踏4、便盆3和花盆2，地下部分设联动装置5、支撑板6、软体水箱7、净水管道11、漏便管道8和降解酶箱9；脚踏4与支撑板6相连接，脚踏4最好通过联动装置5与支撑板6相连接，支撑板6上设软体水箱7，软体水箱7与便盆3相连通，软体水箱7最好通过净水管道11与便盆3相连通，便盆3内设高压出水口12、气味诱导柱13和漏便口14，高压出水口12与净水管道11相连通，气味诱导柱13设在便盆3中间位置，漏便口14与漏便管道8相连通，便盆3与花盆2相连通，便盆3与花盆2(花木种植盆)最好通过漏便管道8相连通，漏便管道8设在净水管道11内，且漏便管道8穿过软体水箱7和支撑板6并与花盆2相连通，花盆2与降解酶箱9相连通，花盆2最好通过花盆缺口10与降解酶箱9相连通，降解酶箱9内设高效降解酶。所述高效降解酶可以为有机磷降解酶，所述有机磷降解酶通过切断有毒物质中的p-o键、p-f键、p-s键、p-cn键，将有毒、不溶于水的大分子瞬间降解成无毒、溶于水的小分子且不会对环境造成二次污染，是一种无毒、高效、环保的生物高科技产品。所述软体水箱7与自来水管道相连通。使用时，通过气味诱导柱13引导狗的到来。当狗排完便以后，宠物主人用脚踩下脚踏4，脚踏4通过联动装置5抬升支撑板6，支撑板6升起挤压软体水箱7，导致水位上升经由净水管道11从高压出水口12喷出冲洗粪便，被冲洗的大小便由漏便口14流入漏便管道8到达花木种植盆的内部。降解酶箱9中的高效降解酶经花盆缺口10流入花盆2内部和粪便综合反应，生成植物的有机养料。该发明充分考虑宠物狗的行为心理学，引导宠物狗正确排泄，有效规避社区环境卫生问题，在提升遛狗者的公民意识的同时，解放双手。该产品全部采用自动化模式，从一开始的引导到使用生物分解技术，从根本上解决遛狗者和散步者之间的社会矛盾，提高公民社会满意度。同时该发明具有结构简单、操作便利、设计新颖，制作成本低，适用范围广。

本发明具体操作步骤为：

(1)通过气味诱导柱13引导狗的到来；

(2)当狗排完便以后，宠物主人用脚踩下脚踏4，脚踏4通过联动装置5抬升支撑板6，支撑板6升起挤压软体水箱7，导致水位上升经由净水管道11从高压出水口12喷出冲洗粪便，被冲洗的大小便由漏便口14流入漏便管道8到达花木种植盆的内部；

(3)降解酶箱9中的高效降解酶经花盆缺口10流入花盆2内部和粪便综合反应，生成植物的有机养料。

该发明以人为本、绿色生活的角度出发，在设计中，充分考虑宠物狗的行为、心理学，引导宠物狗进行正确的排泄行为，有效规避公共环境卫生问题，提升遛狗者的公民意识，产品全部采用自动化模式，解放双手。从一开始的引导到使用生物分解技术，从根本上解决遛狗者和散步者之间的社会矛盾，提高公民社会满意度。通过对筛选的高效酶的环境条件试验和酶促反应动力学分析，筛选的高效酶催化生化降解粪便有机物是可行的，酶菌剂保持着很高的催化活性。粪便有机物在常温下，在ph＝7.0～8.0下高效生化降解，酶促反应动力学分析表明催化生化反应符合米一门方程，为工程设计提供了动力学参数。

该发明适合安装在小区内，供遛狗时使用的可冲洗公共便盆3。

上面结合附图对本发明的具体实施方式作了详细说明，但是本发明并不限于上述实施方式，在本领域普通技术人员所具备的知识范围内，还可以对其做出种种变化。

技术特征：

技术总结
本发明公开了一种宠物狗用公共便盆。它包括地上部分和地下部分，地上部分包括脚踏、便盆和花盆，地下部分包括联动装置、支撑板、软体水箱、净水管道、漏便管道和降解酶箱；脚踏与支撑板相连接，支撑板上设软体水箱，软体水箱与便盆相连通，便盆内设高压出水口、气味诱导柱和漏便口，高压出水口与净水管道相连通，气味诱导柱设在便盆中间位置，漏便口与漏便管道相连通，便盆与花盆相连通，花盆与降解酶箱相连通，降解酶箱内设高效降解酶。它具有结构简单、操作便利、设计新颖，制作成本低，适用范围广等特点。能有效规避公共环境卫生问题，提升遛狗者的公民意识。能够有效解决遛狗者和散步者之间的社会矛盾，从而提高公民社会满意度。

技术研发人员：封冰;汤洪泉;滕佳华;吴晨耘
受保护的技术使用者：江苏理工学院
技术研发日：2018.11.02
技术公布日：2019.03.01
