一种多功能宠物康复台的制作方法

本实用新型属于宠物临床诊治技术领域，特别涉及一种针对宠物长时间保定、需要进行较长时间的理疗的多功能宠物康复台。

背景技术：

随着人们生活水平的提高和宠物家庭地位的提高，宠物主人对宠物诊疗保健的要求越来越高。同时，伴随着宠物老龄化问题的出现，很多宠物需要进行长期的康复理疗，比如针灸和关节的康复训练等。因此一款操作简单、功能齐全(易于保定、方便拆卸和组合)的设备更能够满足宠物临床需求。

目前宠物临床也有一些保定台，但往往是硬质台面，宠物长时间保定在上面会不舒服，挣扎比较明显。同时慢性疾病和退行性疾病在临床的发病率越来越高，需要长时间进行理疗调养的需求越来越高，如何让宠物长时间处在一个舒适的保定环境，且方便人工引导的装置就显得尤为重要。

技术实现要素：

发明目的：为了克服现有技术中存在的不足，本实用新型提供一种能够对宠物进行长时间的舒适保定，且方便人工引导康复驯练，以方便患慢性疾病或退行性疾病的宠物的诊断、治疗与康复的多功能宠物康复台。

技术方案：为解决上述技术问题，本实用新型公开了一种多功能宠物监控康复台，包括康复台本体，所述康复台本体由框架、固定台面和跑步机装置构成，所述框架包括台面框架和设置在台面框架底部的四个支撑杆，所述支撑杆底部设置有万向轮，所述固定台面设置在台面框架上，所述固定台面上设置有若干根纵横交错的弹性保定带，所述弹性保定带的两端与台面框架可拆卸连接，所述固定台面上表面设置有头颈保护垫、四肢保定带和胸腰部保定带，所述两个支撑杆之间设置有支杆，所述支杆上架设有跑步机装置。

本实用新型可以通过弹性保定带对需要保定的宠物进行适当保定，当需要保定时将弹性保定端两端拆下，对动物进行固定后再将弹性保定带两端固定在台面框架上，通过弹性保定带可以对需要诊治的动物进行保定与诊治(B超诊断和针灸治疗等)，对需要理疗的动物进行保定理疗(伤口的红外线理疗、四肢低负重条件下的运动和水中跑步等)，以简化临床保定操作，提高宠物临床诊治过程中的舒适度，优化宠物临床的理疗的人为引导驯练过程。同时，在固定台面上还设置有四肢保定带和胸腰部保定带，可以对需要特殊照顾的动物，进行四肢和胸腰的固定，从而达到保定的效果，通过设置多种保定方式，可以满足几乎全部动物的保定需求，以方便临床操作以及理疗操作。

进一步的，所述支撑杆包括与台面框架连接的连接杆和与万向轮连接的可升降杆，所述连接杆和可升降杆上设置有若干个调节孔，所述连接杆与可升降杆之间通过插销穿过调节孔固定。通过设置连接杆和可升降杆，可以根据不同动物的大小和习惯对康复台的高度进行调节，使得更加适应各种动物的诊断与治疗。

进一步的，所述跑步机装置由防水马达、跑步带支架和设置在两侧的挂钩构成，所述挂钩设置在支杆上，所述跑步带支架中部设置有跑步带。通过设置挂钩使得跑步机装置实现了可拆卸的功能，并且通过弹性保定带或者水的浮力能有效的减轻四肢关节的负重，能够为宠物的治疗和康复提供良好的作用。

进一步的，所述四肢保定带由魔术贴捆绑带、尼龙绳和与安全扣依次连接构成，所述安全扣为弯钩形状并与台面框架固定连接。通过设置弯钩形状的安全扣，可以使得四肢保定带的一端固定连接在台面框架上，另一端与动物的四肢连接，可以方便动物进行更好的康复治疗，同时设置魔术贴捆绑带，可以对于不同大小尺寸的动物的四肢进行固定，使用更加方便。

进一步的，所述胸腰部保定带由弹性绳和两端固定钩构成，所述固定钩与台面框架固定连接，所述弹性绳上套有保护套。通过设置固定钩，可以将弹性绳两端与台面框架固定，且弹性绳上套有保护套，防止弹性绳对动物进行二次伤害，可以更好的保护受伤的动物。

进一步的，所述弹性绳由硅胶材料制成。通过采用硅胶制作弹性绳，不仅能够具有很大的弹性，同时也不易损坏。

进一步的，所述头颈保护垫中部设置有弧形凹槽。通过在头颈保护垫中部设置弧形凹槽，可以将动物头部或者颈部放置在弧形凹槽内，使得动物使用起来更加舒适，能够更好的进行康复治疗。

本实用新型与现有技术相比，具有如下有益效果：

1、本实用新型可以通过弹性保定带对需要保定的宠物进行适当保定，当需要保定时将弹性保定端两端拆下，对动物进行固定后再将弹性保定带两端固定在台面框架上，通过弹性保定带可以对需要诊治的动物进行保定与诊治(B超诊断和针灸治疗等)，对需要理疗的动物进行保定理疗(伤口的红外线理疗、四肢低负重条件下的运动和水中跑步等)，以简化临床保定操作，提高宠物临床诊治过程中的舒适度，优化宠物临床的理疗的人为引导过程。

2、本实用新型在固定台面上还设置四肢保定带和胸腰部保定带，可以在必要的时候，通过四肢保定带和胸腰部保定带进行加强保定，以方便进行相关的诊断与治疗；宠物放在保定台面上后，将可拆卸跑步机放在康复台框架，宠物可进行四肢不同负重程度的训练，或者将整个装置放在温水池中，利用水的浮力，减轻四肢负重，进行四肢理疗恢复。

3、本实用新型通过与多种设备的联合使用，可以满足不同类型宠物的多种需求，提高临床设备的使用率、节约临床医疗运行成本、提高治疗效果。还可以与宠物临床现有的一些仪器进行联合使用，如B超、红外线理疗仪和电麻仪，实现功能的优化与深化，具有良好的临床与科研应用前景。

附图说明

图1为本实用新型的结构示意图；

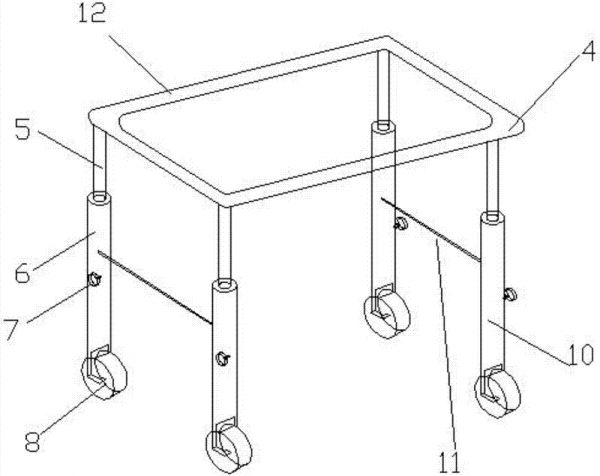

图2为图1中框架的结构示意图；

图3为图1中跑步机装置的结构示意图；

图4为图1中四肢保定带的结构示意图；

图5为同1中胸腰部保定带的结构示意图；

图6为图1中固定台面的结构示意图；

图7为图1中头颈保护垫的结构示意图。

1、康复台本体，2、胸腰部保定带，3、固定台面，4、台面框架，5、连接杆，6、可升降杆，7、插销，8、万向轮，9、跑步机装置，10、支撑杆，11、支杆，12、框架，13、头颈保护垫，14、弹性保定带，15、四肢保定带，16，挂钩，17、防水马达，18、跑步带支架，19，跑步带，20、安全扣，21、尼龙绳，22、魔术贴捆绑带，23、固定钩，24、保护套，25、弹性绳，26、弧形凹槽。

具体实施方式

下面结合附图对本实用新型作更进一步的说明。

实施例一：如图1至图7所示，本实用新型包括康复台本体1，所述康复台本体1由框架12、固定台面3和跑步机装置9构成，所述框架12包括台面框架4和设置在台面框架4底部的四个支撑杆10，所述支撑杆10底部设置有万向轮8，所述固定台面3设置在台面框架4上，所述固定台面3上设置有若干根纵横交错的弹性保定带14，所述弹性保定带14的两端与台面框架4可拆卸连接，所述固定台面3上表面设置有头颈保护垫13、四肢保定带15和胸腰部保定带2，所述两个支撑杆10之间设置有支杆11，所述支杆11上架设有跑步机装置9。

本实用新型可以通过弹性保定带14对需要保定的宠物进行适当保定，当需要保定时将弹性保定端两端拆下，对动物进行固定后再将弹性保定带14两端固定在台面框架4上，通过弹性保定带14可以对需要诊治的动物进行保定诊治(B超诊断和针灸治疗等)，对需要理疗的动物进行保定理疗(伤口的红外线理疗、四肢低负重条件下的运动和水中跑步等)，以简化临床保定操作，提高宠物临床诊治过程中的舒适度，优化宠物临床的理疗的人为引导过程。同时，在固定台面3上还设置有四肢保定带15和胸腰部保定带2，可以对需要特殊照顾的动物，进行四肢和胸腰的固定，从而达到保定的效果，通过设置多种保定方式，可以满足几乎全部动物的保定需求，以方便临床操作以及理疗操作。

将宠物放在固定台面3上，根据宠物的大小调整弹性保定带14，如果宠物挣扎可以用四肢保定带14和胸腰部保定带2进行辅助保定，然后进行针灸治疗。

支撑杆10包括与台面框架4连接的连接杆5和与万向轮8连接的可升降杆6，所述连接杆5和可升降杆6上设置有若干个调节孔，所述连接杆5与可升降杆6之间通过插销7穿过调节孔固定。通过设置连接杆5和可升降杆6，可以根据不同动物的大小和习惯对康复台的高度进行调节，使得更加适应各种动物的诊断与治疗。

跑步机装置9由防水马达17、跑步带支架18和设置在两侧的挂钩16构成，所述挂钩16设置在支杆11上，所述跑步带支架18中部设置有跑步带19。通过设置挂钩16使得跑步机装置9实现了可拆卸的功能，并且通过弹性保定带14或者水的浮力能有效的减轻四肢关节的负重，能够为宠物的治疗和康复提供良好的作用。将宠物放在固定台面3上，并放上跑步机装置9，调整跑步机装置9的速度，让宠物的四肢在较小负重的情况下运动，以促进四肢关节的康复治疗。

四肢保定带15由魔术贴捆绑带22、尼龙绳21和与安全扣20依次连接构成，所述安全扣20为弯钩形状并与台面框架4固定连接。通过设置弯钩形状的安全扣20，可以使得四肢保定带15的一端固定连接在台面框架4上，另一端与动物的四肢连接，可以方便动物进行更好的康复治疗，同时设置魔术贴捆绑带22，可以对于不同大小尺寸的动物的四肢进行固定，使用更加方便。胸腰部保定带2由弹性绳25和两端固定钩23构成，所述固定钩23与台面框架4固定连接，所述弹性绳25上套有保护套24。通过设置固定钩23，可以将弹性绳25两端与台面框架4固定，且弹性绳25上套有保护套24，防止弹性绳25对动物进行二次伤害，可以更好的保护受伤的动物。

实施例二：本实用新型包括康复台本体1，所述康复台本体1由框架12、固定台面3和跑步机装置9构成，所述框架12包括台面框架4和设置在台面框架4底部的四个支撑杆10，所述支撑杆10底部设置有万向轮8，所述固定台面3设置在台面框架4上，所述固定台面3上设置有若干根纵横交错的弹性保定带14，所述弹性保定带14的两端与台面框架4可拆卸连接，所述固定台面3上表面设置有头颈保护垫13、四肢保定带15和胸腰部保定带2，所述两个支撑杆10之间设置有支杆11，所述支杆11上架设有跑步机装置9。

本实用新型可以通过弹性保定带14对需要保定的宠物进行适当保定，当需要保定时将弹性保定端两端拆下，对动物进行固定后再将弹性保定带14两端固定在台面框架4上，通过弹性保定带14可以对需要诊治的动物进行保定诊治(B超诊断和针灸治疗等)，对需要理疗的动物进行保定理疗(伤口的红外线理疗、四肢低负重条件下的运动和水中跑步等)，以简化临床保定操作，提高宠物临床诊治过程中的舒适度，优化宠物临床的理疗的人为引导过程。同时，在固定台面3上还设置有四肢保定带15和胸腰部保定带2，可以对需要特殊照顾的动物，进行四肢和胸腰的固定，从而达到保定的效果，通过设置多种保定方式，可以满足几乎全部动物的保定需求，以方便临床操作以及理疗操作。

将宠物放在固定台面3上，根据宠物的大小调整弹性保定带14，如果宠物挣扎可以用四肢保定带14和胸腰部保定带2进行辅助保定，然后进行针灸治疗。

支撑杆10包括与台面框架4连接的连接杆5和与万向轮8连接的可升降杆6，所述连接杆5和可升降杆6上设置有若干个调节孔，所述连接杆5与可升降杆6之间通过插销7穿过调节孔固定。通过设置连接杆5和可升降杆6，可以根据不同动物的大小和习惯对康复台的高度进行调节，使得更加适应各种动物的诊断与治疗。

跑步机装置9由防水马达17、跑步带支架18和设置在两侧的挂钩16构成，所述挂钩16设置在支杆11上，所述跑步带支架18中部设置有跑步带19。通过设置挂钩16使得跑步机装置9实现了可拆卸的功能，并且通过弹性保定带14或者水的浮力能有效的减轻四肢关节的负重，能够为宠物的治疗和康复提供良好的作用。将宠物放在固定台面3上，并放上跑步机装置9，调整跑步机装置9的速度，让宠物的四肢在较小负重的情况下运动，以促进四肢关节的康复治疗。

四肢保定带15由魔术贴捆绑带22、尼龙绳21和与安全扣20依次连接构成，所述安全扣20为弯钩形状并与台面框架4固定连接。通过设置弯钩形状的安全扣20，可以使得四肢保定带15的一端固定连接在台面框架4上，另一端与动物的四肢连接，可以方便动物进行更好的康复治疗，同时设置魔术贴捆绑带22，可以对于不同大小尺寸的动物的四肢进行固定，使用更加方便。胸腰部保定带2由弹性绳25和两端固定钩23构成，所述固定钩23与台面框架4固定连接，所述弹性绳25上套有保护套24。通过设置固定钩23，可以将弹性绳25两端与台面框架4固定，且弹性绳25上套有保护套24，防止弹性绳25对动物进行二次伤害，可以更好的保护受伤的动物。弹性绳25由硅胶材料制成。通过将弹性绳25用硅胶材料制成，不仅能够具有很大的弹性，同时也不易损坏。

头颈保护垫13中部设置有弧形凹槽26。通过在头颈保护垫13中部设置弧形凹槽26，可以将动物头部或者颈部放置在弧形凹槽26内，使得动物使用起来更加舒适，能够更好的进行康复治疗。

本实用新型可以对宠物所处外部环境包括温度、湿度、气压、空气清洁度以及亮度等进行调控，为病危宠物、麻醉后复苏的宠物和新生宠物提供适宜的外部环境条件，以使宠物顺利度过危险期，更符合病危宠物、麻醉后复苏宠物以及新生宠物生命恢复，并能远程监控与操控，借助现代物联网技术以实现宠物医院与宠物家庭的无缝连接；宠物、主人和医护人员的互联互通。

以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
