一种便携式宠物训练零食罐的制作方法

来源：萌宠菠菠乐园时间：2024-12-09 02:55

一种便携式宠物训练零食罐的制作方法

本实用新型涉及存储罐技术领域，具体涉及一种便携式宠物训练零食罐。

背景技术：

现有的宠物零食罐，都具备存储零食的功能，但是由于宠物零食罐外壁为垂直设计，在喂宠物时需要单手或双手握住零食罐，才能完成喂零食，因此，使用不够方便快捷，无法准确掌握喂食量，造成宠物吃的过多，影响宠物正餐食用量。

因此，如何设计出一种携带方便，精准掌握喂食量的宠物训练零食罐成为目前亟待解决的问题。

技术实现要素：

针对上述问题中存在的不足之处，本实用新型提供一种便携式宠物训练零食罐。

为实现上述目的，本实用新型提供一种便携式宠物训练零食罐，包括：

罐体、固定环和单手悬挂饰件；其中，

所述固定环套在所述罐体；

所述单手悬挂饰件与所述固定环连接，用于提起所述罐体。

根据本实用新型的实施例提供的便携式宠物训练零食罐，通过在罐体上套装固定环，并在此固定环上安装单手悬挂饰件，便于提取罐体，例如：在遛狗时将带有单手悬挂饰件的零食罐挂在裤袢带上或腰带或衣服扣眼上，这样就可以双手拉住狗链，零食罐也随身携带避免丢失，提高便携性，该零食罐结构简单，使用方便快捷。

另外，根据本实用新型上述实施例提供的便携式宠物训练零食罐还具有如下技术特征：

在上述便携式宠物训练零食罐中，进一步地，所述罐体包括外罐，以及设置在所述外罐内部的内罐；

所述外罐的尺寸大于所述内罐的尺寸，以使得所述外罐与所述内罐之间形成所述夹层。

在上述便携式宠物训练零食罐中，进一步地，

所述电子称底面固定在所述外罐内壁上，所述电子称的顶面与所述内罐外壁贴合。

在上述便携式宠物训练零食罐中，优选地，所述外罐的外壁上构造有用于套装所述固定环的凹槽，所述凹槽的宽度大于等于所述固定环的宽度。

在上述便携式宠物训练零食罐中，优选地，所述内罐顶部开口的圆周上加工有向外的凸沿用于封堵所述夹层上部开口。

在上述便携式宠物训练零食罐中，优选地，所述固定环上构造有用于所述单手悬挂饰件扣合的安装环。

在上述便携式宠物训练零食罐中，优选地，所述罐体顶部设置有相适配的盖子。

在上述便携式宠物训练零食罐中，进一步地，还包括：

电子称，设置于所述夹层中，用于称所述内罐内部零食重量；

所述电子称包括底座；

组件安装板，设置于所述底座内部；

称重组件，安装于所述组件安装板上；

称台，扣合在所述底座上部与所述称重组件相连接用于称重。

在上述便携式宠物训练零食罐中，进一步地，所述称重组件包括控制单元；

称重器、灵敏开关、称重传感器、电池与所述控制单元相连接；

显示单元，设置于所述夹层中与所述控制单元连接。

在上述便携式宠物训练零食罐中，优选地，所述夹层中还设置有零食标识卡片。

在上述便携式宠物训练零食罐中，进一步地，

所述单手悬挂饰件包括固定部和活动杆；其中，

所述固定部一侧构造有开口，用于设置所述活动杆；

所述活动杆的一端通过转轴与所述开口一端连接，所述活动杆的另一端与所述开口的另一端相贴合，以使所述活动杆开合。

本实用新型的附加方面和优点将下面的描述部分中给出，部分将从下面描述中变得明显，或通过本实用新型的实践了解到。

附图说明

图1为本实用新型一个实施例中便携式宠物训练零食罐的主视图；

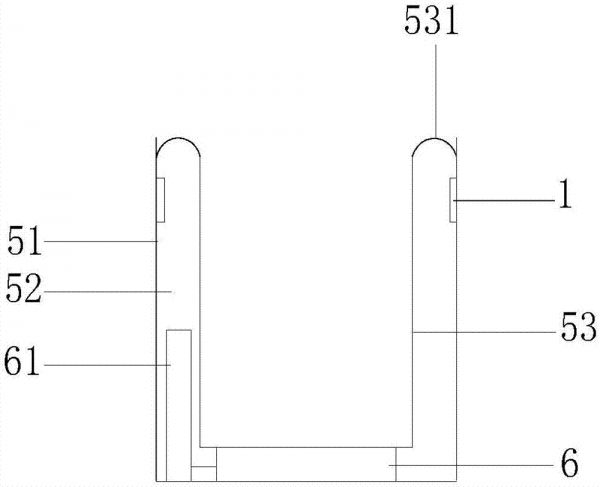

图2为本实用新型一个实施例中便携式宠物训练零食罐中罐体的截面；

图3为本实用新型一个实施例中便携式宠物训练零食罐中固定环的俯视图；

图4为本实用新型一个实施例中便携式宠物训练零食罐中单手悬挂饰件的俯视图；

图5为本实用新型一个实施例中便携式宠物训练零食罐中电子称的分解图。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施例对本实用新型进一步描述。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便充分理解本实用新型，但是，本实用新型还可以采用其他不同于在此描述的方式来实施，因此，本实用新型的保护范围并不受下面公开的具体实施例的限制。

如图1和图4所示，本实用新型第一方面实施例提供了便携式宠物训练零食罐，包括：罐体、固定环和单手悬挂饰件；其中，固定环套在罐体；单手悬挂饰件与固定环连接，用于提起罐体。

根据本实用新型的实施例提供的便携式宠物训练零食罐，通过在罐体5上套装固定环3，并在此固定环3上安装单手悬挂饰件4，便于提取罐体5，例如：在遛狗时将带有单手悬挂饰件4的零食罐挂在裤袢带上或腰带或衣服扣眼上，这样就可以双手拉住狗链，零食罐也随身携带避免丢失，提高便携性，该零食罐结构简单，使用方便快捷。

在该实施例中，优选地，固定环3上可以构造两个对称的圆环，将背带两端的扣环扣在圆环上，再将带有背带的零食罐背在身上，从而将双手解放，无需手持零食罐，增加了便捷性。另外，在罐体5上部开口处可增加一个计数器，记录打开关闭盖子的次数，以此来计算喂零食数量，提高智能效果。

如图2所示，在一个实施例中，优选地，罐体5包括外罐51，以及设置在外罐51内部的内罐53。外罐51的尺寸大于内罐53的尺寸，以使得外罐 51与内罐53之间形成夹层52。

在该实施例中，将内罐53装在外罐51内部，外罐51与内罐53之间形成夹层52，这样安装方便快捷，在清洗时可将内罐53取出，单独清洗，无需将整个罐体5进行清洗，提高了清洗便捷性。另外，还可以在外罐51内底部设置多个弹簧，内罐53底部压在弹簧上，在内罐53装上零食时，将弹簧压下，在内罐53无零食时弹簧回位将内罐53顶起，此时，内罐53的上沿高于外罐51的上沿，这样，拿取内罐53方便快捷。

在一个实施例中，优选地，电子称6底面固定在外罐51内壁上，电子称6的顶面与内罐53外壁贴合。

在该实施例中，电子称6的底面通过胶水粘结在外罐51内底面上，提高牢固性避免电子称6移动，电子称6顶面与内罐53底壁贴合，在内罐53装入实物时电子称即可对内罐53进行称重，实现了自动称重的功能，可计算出每次喂零食量，提高智能效果。

在一个实施例中，优选地，外罐51的外壁上构造有用于套装固定环3的凹槽1，凹槽1的宽度大于等于固定环3的宽度。

在该实施例中，通过在外罐51上构造凹槽1可更好的将固定环3套在凹槽1内，便于将零食罐提起，又不失美观性，将凹槽1的宽度制作成大于等于固定环3的宽度，可使两者更好的稳合，从而，提高了连接效果。进一步地，固定环3的截面可以是圆形或是矩形，凹槽1的截面可以是圆形或是矩形，固定环3的截面与凹槽的截面优选相同，这样，连接效果更好，两者贴合性更好。

在一个实施例中，优选地，内罐53顶部开口的圆周上加工有向外的凸沿531用于封堵夹层52上部开口。

在该实施例中，通过在内罐53顶部开口圆周上加工向外凸沿531，将内罐53与外罐51之间的夹层52上部开口进行封堵，避免零食进入。进一步地，在凸沿531一侧可以增加两个椭圆形通孔，将夹零食的夹子插入两个通孔内，可将夹子隐藏存放，使用方便快捷，在使用时：将夹子从通孔中拿出夹零食使用，手不直接接触零食，避免将手弄脏。

如图3所示，在一个实施例中，优选地，固定环3上构造有用于单手悬挂饰件4扣合的安装环31，可方便单手悬挂饰件安装，及使用，单手悬挂饰件4为现有单手悬挂饰件4。

如图1所示，在一个实施例中，优选地，罐体5顶部设置有相适配的盖子2。

在该实施例中，通过将盖子2设置罐体5顶部，可将罐体5密封，避免零食流出。进一步地，盖子2可以通过螺纹的方式与罐体5的外罐53扣合，或盖子2通过卡环与罐体5的外罐53扣合，打开方便快捷。

如图4所示，在一个实施例中，单手悬挂饰件4包括固定部41和活动杆42；其中，固定部一侧构造有开口，用于设置活动杆42；活动杆42的一端通过转轴43与开口一端连接，活动杆42的另一端与开口的另一端相贴合，以使活动杆42开合。

在该实施例中，活动杆42的一端通过转轴43安装在开口的一端，可使活动杆42开合关闭，物体或手指向内推动活动杆42的另一端时，活动杆42通过转轴43向内环绕，松开时活动杆42自动回位。进一步地，该单手悬挂饰件4还可以是登山扣，登山扣的形状可以是椭圆形或圆形或三角形状等。

如图5所示，在一个实施例中，优选地，还包括：

电子称，设置于夹层中，用于称内罐内部零食重量。

电子称6包括底座65；组件安装板67，设置于底座65内部；称重组件，安装于组件安装板67上；称台62，扣合在底座65上部与称重组件相连接用于称重。

在该实施例中，组件安装67板通过螺钉固定在底座65内部，称台62边缘通过卡接方式与底座65边缘上的卡接承接部连接，用于对内罐53中的零食进行称重并显示。在罐体5内部设置电子称6，可根据实际需求将零食装入零食罐内，喂宠物零食时可更好的掌握食量，避免喂多。

在一个实施例中，优选地，称重组件包括控制单元63；称重器64、灵敏开关66、称重传感器68、电池69与控制单元63相连接。显示单元61，设置于夹层52中与控制单元63连接。

在该实施例中，在称台62触碰到灵敏开关66后，电池69开始给电子称6供电，称重器64和称重传感器68开始工作并将数据传输给控制单元63，控制单元63在将运算后的数据传给显示单元61，显示罐体5内部食物重量。另外，显示单元61为现有公知的显示单元61，在该显示单元61内增加彩色现象管，此时，显示出的数字带有颜色，查看方便快捷，美观性强。

在一个实施例中，优选地，夹层52中还设置有零食标识卡片。

在该实施例中，通过在夹层52中放置零食标识片，可将零食罐进行分类，起到观看零食罐就能知道内部是什么零食，还可以起到美观性能。另外，卡片的尺寸与夹层52的尺寸相适配，便于将卡片放入。进一步地，卡片上的图案可以是动物宠物图案，还可以是零食图案，提升美观性。

在一个实施例中，优选地，盖子2内部圆周上设置有密封胶圈。

在该实施例中，通过在盖子2上粘结密封圈，起到防潮的技术效果。优选地，盖子2可是透明塑料盖，便于查看，在盖子2上面可以黏贴有与卡片相配合标识图片，美观大方。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
