一种快拆式宠物笼内饮水器的制作方法

1.本实用新型涉及宠物饲养用品技术领域，特别是涉及一种快拆式宠物笼内饮水器。

背景技术：

2.在某些笼养宠物的场景中，笼内的宠物需要经常饮水以满足身体需要。宠物笼饮水器是一种宠物在笼里使用的饮水器具，其具有多种不同结构，其中最常见的是固定在笼壁上，储水装置在笼外的饮水器。笼外部分的储水装置一般是水瓶或水槽，笼内部分的饮水装置一般是滚珠水嘴或水碗，整个饮水器用某种形式固定在笼壁上。宠物可以在笼内饮水，而饲养人可以在笼外方便的更换和补充水。
3.笼内饮水装置为滚珠水嘴，特点是结构简单、拆装方便，但存在问题是出水量不足、容易被咬坏，且滚珠部分密封不严，水会漏滴在笼内，不适用犬、猫等较大的宠物使用。
4.笼内饮水装置为水碗的宠物饮水器，目前市面存在的产品，其水碗、储水瓶和挂笼方式有多种类型，存在以下缺点：
5.1、储水瓶不好拆卸。在瓶内有水的情况下直接拆卸水瓶，水会大量的洒出来，要把饮水器笼外部分拆卸下来才能把储水瓶拆卸；
6.2、笼内饮水碗不好拆卸。使用时间长了，笼内饮水碗里会留有残渣污垢，需要经常清洗。很多饮水器笼内的水碗和笼外部分是分别从笼内和笼外两个方向相对组合固定的，拆装的时候都要同时从笼壁的两边操作。水碗中有水的时候必须用手小心拿住水碗，拆开固定连接后把水碗平端出来，操作非常的麻烦，因此饮水器只能安装在笼子开门的附近；
7.3、不易清洗。饮水器接触水的部分长时间会附着有微生物、藻类或其他污垢，有的饮水器，在连接水瓶的部分设计了活门、顶杆等结构控制出水，或者笼外水流通道到笼内水碗之间的通道形状复杂，存在死角，不利于清洗。不拆下笼内水碗的情况下，无法完全清洗。

技术实现要素：

8.本实用新型的目的在于提供一种快拆式宠物笼内饮水器。
9.根据本实用新型的一个方面，提供了一种快拆式宠物笼内饮水器，包括主体、第一固定座、第二固定座、紧固螺母、导水件和储水瓶，第一固定座设有螺栓，第二固定座设有钢杆，钢杆与螺栓相垂直，第一固定座和第二固定座分别卡装于宠物笼的铁条两侧，螺栓穿过第二固定座，并与紧固螺母相螺纹连接，主体包括水碗、水槽体和限位板，水槽体的表面设有水流通道，水碗与水流通道相连通，限位板与水槽体的外侧相连接，限位板设有限位孔，主体通过限位孔插入在钢杆上，导水件的一端插入水流通道内，另一端与储水瓶相连通。
10.本实用新型的有益效果：本实用新型通过设置第一固定座、第二固定座和紧固螺母，将第一固定座和第二固定座安装于宠物笼上，并对主体进行限位和支撑，便于主体快速安装和拆卸，主体设置水碗，便于宠物饮水，设置水槽体，便于将水导流到水碗，设置限位板，用于安装和固定主体；导水件插装于主体的水流通道上，便于储水瓶内的水快速流入水
流通道和水碗内，同时便于对储水瓶和导水件进行安装、拆卸。本实用新型结构设计新颖，安装简便，可快速拆卸，不存在死角，方便清洗，拆卸时只需在宠物笼外操作即可。
11.在一些实施方式中，第一固定座还设有第一固定板，螺栓与第一固定板相垂直连接，第一固定板设有多个相互平行的第一卡齿，第一卡齿与螺栓位于第一固定板的同侧。螺栓用于将第一固定座和第二固定座卡装于宠物笼上。第一卡齿用于卡装宠物笼的铁条。
12.在一些实施方式中，第二固定座还设有第二固定板，第二固定板设有通孔和多个相互平行的第二卡齿，第二卡齿与第一卡齿相对，螺栓穿过通孔，并与紧固螺母相螺纹连接。第二卡齿用于与第一卡齿配合卡装铁条。
13.在一些实施方式中，钢杆包括左限位杆和右限位杆，左限位杆和右限位杆均位于第二固定板的上方，并与第二固定板相垂直连接。用于对主体的限位板进行限位安装。
14.在一些实施方式中，限位孔包括左限位孔和右限位孔，左限位孔和右限位孔左右对称分布于水槽体的两侧，左限位杆对应插入左限位孔内，右限位杆对应插入右限位孔内。左限位孔和右限位孔分别套设在左限位杆和右限位杆上，便于对主体进行限位安装。
15.在一些实施方式中，限位板还设有第一固定孔和第二固定孔，第一固定孔和第二固定孔左右对称分布于水流通道的左右两侧。第一固定孔和第二固定孔用于插装两个固定杆，用于对导水件进行安装。
16.在一些实施方式中，导水件包括支撑部、插入部和固定杆，插入部位于支撑部下方，并与支撑部相连通，固定杆为两个，两个固定杆分别位于插入部的左右两侧。支撑部用于与储水瓶相连通，插入部用于与水流通道相连通，便于储水瓶的水通过支撑部和插入部流入水流通道内。
17.在一些实施方式中，两个固定杆一一对应插入于第一固定孔和第二固定孔内。用于将导水件固定安装于水流通道内。
18.在一些实施方式中，支撑部的内壁设有内螺纹，支撑部与储水瓶的瓶口相螺纹连接，插入部对应插入水流通道内。
19.在一些实施方式中，水槽体呈倒“l”字型，水槽体包括相互垂直连接的水平段和垂直段，水碗、水平段和垂直段相依次连接，水碗和垂直段分别位于水平段的左右两侧，主体还包括卷边，卷边的一侧沿直线依次与水碗的侧边、水平段相固定连接。导水件和储水瓶安装于垂直段上方，水碗和储水瓶分别位于水平段的两侧，用于平衡重量，保证饮水器正常工作。拆卸主体时，卷边用于对水碗内的水进行导流，避免水洒入宠物笼内。
附图说明

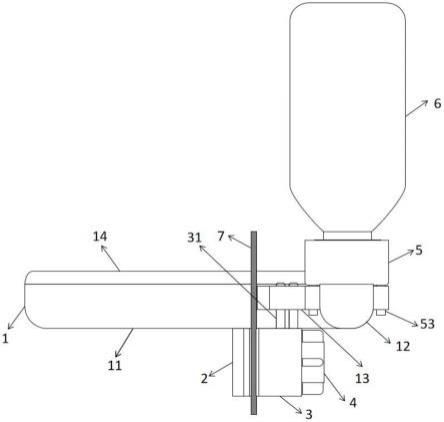

20.图1为本实用新型的一种实施方式的一种快拆式宠物笼内饮水器的结构示意图。
21.图2为本实用新型的一种实施方式的一种快拆式宠物笼内饮水器的主体的俯视图。
22.图3为本实用新型的一种实施方式的一种快拆式宠物笼内饮水器的第一固定座、第二固定座和紧固螺母的结构示意图。
23.图4为本实用新型的一种实施方式的一种快拆式宠物笼内饮水器的第二固定座的左视图。
24.图5为本实用新型的一种实施方式的一种快拆式宠物笼内饮水器的导水件的结构
示意图。
25.图6为本实用新型的一种实施方式的一种快拆式宠物笼内饮水器的第一固定座、第二固定座和紧固螺母的装配状态图。
具体实施方式
26.下面结合实施例，对本实用新型作进一步详细的说明。
27.参考图1～图6，本实用新型提供了一种快拆式宠物笼内饮水器，包括主体1、第一固定座2、第二固定座3、紧固螺母4、导水件5和储水瓶6。
28.第一固定座2设有螺栓21和第一固定板22，螺栓21与第一固定板 22相垂直连接，第一固定板22设有多个相互平行的第一卡齿221，第一卡齿221与螺栓21位于第一固定板22的同侧。
29.第二固定座3设有钢杆31和第二固定板32，第二固定板32设有通孔321和多个相互平行的第二卡齿322。钢杆31包括左限位杆311和右限位杆312，均位于第二固定板32的上方，并与第二固定板32相垂直连接。第一固定板22和第二固定板32分别卡装于宠物笼的铁条7两侧，第二卡齿322与第一卡齿221相对，并夹持在铁条7两侧，螺栓21穿过通孔321，并与紧固螺母4相螺纹连接。
30.主体1包括水碗11、水槽体12、限位板13和卷边14。水槽体12的表面设有水流通道121，水流通道121的一端与水碗11相连通，另一端与导水件5相连通。水槽体12呈倒“l”字型。水槽体12包括相互垂直连接的水平段122和垂直段123，水碗11、水平段122和垂直段123相依次连接，水碗11和垂直段123分别位于水平段122的左右两侧。卷边14 的一侧沿直线依次与水碗11的侧边、水平段122的侧边相固定连接。
31.限位板13与水槽体12的外侧相连接，限位板13设有限位孔131、第一固定孔132和第二固定孔133。限位孔131包括左限位孔1311和右限位孔1312，左限位孔1311和右限位孔1312左右对称分布于水槽体12 的两侧，左限位杆311和右限位杆312一一对应穿过左限位孔1311和右限位孔1312，并对主体1进行限位安装。第一固定孔132和第二固定孔 133左右对称分布于水流通道121的左右两侧。
32.导水件5包括支撑部51、插入部52和固定杆53。插入部52位于支撑部51下方，并与支撑部51相连通。支撑部51的内壁设有内螺纹，支撑部51与储水瓶6的瓶口相螺纹连接。
33.固定杆53为两个，两个固定杆53分别位于插入部52的左右两侧，两个固定杆53一一对应插入于第一固定孔132和第二固定孔133内。插入件52的底部对应插入水流通道121内。
34.本实施例在安装时，将第一固定座2的第一固定板22卡在宠物笼的内侧，螺栓21伸出与宠物笼外，将第二固定座3的第二卡齿322与第一固定座2的第一卡齿221相对，使螺栓21穿过通孔321，第一卡齿221 和第二卡齿322夹持在铁条7两侧，固定螺母4位于第二固定座3外侧并旋紧，使第一固定座2和第二固定座3夹持安装于宠物笼上。安装好后，钢杆31位于宠物笼外，并向上伸出。
35.将主体1旋转呈竖直状态，水碗11穿过宠物笼的铁条7后，旋转到水平状态，使左限位孔1311和右限位孔1312分别与左限位杆311和右限位杆312的位置相一一对应，并穿过左限位杆311和右限位杆312。第一固定座2和第二固定座3用于支撑水槽体12，左限位杆311和
右限位杆 312对水槽体12进行限位，保证主体1的平衡，避免水碗11倾斜掉落。
36.将导水件5的支撑部51与储水瓶6的瓶口相螺纹连接，将插入部52 插入水流通道121内，两个固定杆53一一对应插入第一固定孔132和第二固定孔133内，用于对导水件5和储水瓶6进行限位固定。储水瓶6 内的水通过导水件5流入水流通道121内，通过水流通道121流入水碗 11内。
37.需要拆卸时，先将储水瓶6和导水件5从主体1上拔起，翻过来储水瓶6的瓶口向上放置。再把主体1向上抬起，待左限位孔1311和右限位孔1312从左限位杆311和右限位杆312离开，可将主体1缓慢旋转90 度，让水碗11中的水沿水碗一侧的卷边14流出到笼外接着的桶或盆中。水碗11中的水排干后，可以把水碗11以竖直状态从宠物笼的铁条之间取出来，进行刷洗。若需完全拆卸，可进一步拧松固定螺母4，将第二固定座3取下，将第一固定座2在笼内的部分转90度取出。
38.以上所述的仅是本实用新型的一些实施方式，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
