一种便于宠物使用的宠物碗的制作方法

来源：萌宠菠菠乐园时间：2024-12-23 22:00

一种便于宠物使用的宠物碗的制作方法

1.本实用新型涉及宠物用品技术领域，尤其涉及一种便于宠物使用的宠物碗。

背景技术：

2.在许多家庭都喜欢养宠物，尤其在城市里见的较多，有些人养宠物是兴趣爱好，因为有些宠物既聪明又好玩；有些人养宠物是为了排遣情绪，打发时间；有些家庭完全将宠物当成家里的一份子，给其穿衣、穿鞋、筑屋等，这就催生了宠物用品行业，目前宠物用品行业正蓬勃发展。
3.现涉及一种便于宠物使用的宠物碗，现有的宠物碗存在一定的弊端，为了防止宠物吃饭时四溅的食物残渣落入到地面上在碗体的底部设置有一个底座，但碗体与底座固定连接，导致碗体清洗起来十分麻烦，同时为了宠物营养的需求，需要给宠物吃不同种类的食物，由于碗体底部为扁平状，导致液体食物无法被完全吃完，十分浪费。

技术实现要素：

4.本实用新型的目的是为了解决现有技术中为了防止宠物吃饭时四溅的食物残渣落入到地面上在碗体的底部设置有一个底座，但碗体与底座固定连接，导致碗体清洗起来十分麻烦，同时为了宠物营养的需求，需要给宠物吃不同种类的食物，由于碗体底部为扁平状，导致液体食物无法被完全吃完，十分浪费，而提出的一种便于宠物使用的宠物碗。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种便于宠物使用的宠物碗，包括底座，所述底座的顶部固定连接有杆体，所述杆体的顶部转动连接有转动块，所述转动块的顶部固定连接有碗体，所述底座的顶部设置有限位装置，所述限位装置包括第一滑块，且第一滑块与底座滑动连接，所述底座的顶部滑动连接有第二滑块，所述第二滑块与第一滑块靠近杆体的一侧固定连接有第二抬板，所述第二抬板靠近杆体的一侧固定连接有第一抬板。
6.进一步的，所述底座的顶部设置有两个移动槽。
7.进一步的，所述杆体的一侧滑动连接有限位杆。
8.进一步的，所述底座的顶部设置有凹槽。
9.进一步的，所述底座的底部设置有橡胶吸附垫。
10.进一步的，所述第二滑块的顶部设置有斜坡。
11.进一步的，所述杆体的一侧固定连接有挡板。
12.进一步的，所述碗体靠近第二滑块一侧的高度高于靠近第一滑块一侧的高度。
13.进一步的，所述杆体的底部固定连接有固定块，且固定块与底座固定连接。
14.进一步的，所述底座的顶部设置有倒角。
15.本实用新型的有益效果：
16.1、本实用新型在使用时，该便于宠物使用的宠物碗，杆体的顶部设置有转动块，如果需要清洗碗体，可以将限位杆取出，再将碗体取出，对碗体进行清洗，碗体与底座不是固
定连接，可以取出，方便对碗体进行清洗。
17.2、本实用新型在使用时，该便于宠物使用的宠物碗，给宠物喂食时如果宠物食物为固体，移动第一滑块与第二滑块的位置使两个第一抬板位于转动块的下方，使碗体保持水平，如果宠物食物为液体，向远离转动块的一侧移动第二滑块，再向靠近转动块的一侧移动第一滑块，将碗体的位置固定。
附图说明

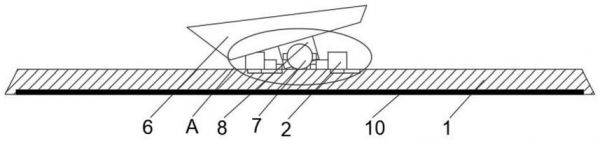

18.图1为本实用新型的整体结构示意图；
19.图2为本实用新型的主视图；
20.图3为本实用新型的底座与杆体的连接示意图；
21.图4为本实用新型的图1中a的放大图。
22.图例说明：
23.1、底座；2、第一滑块；3、第一抬板；4、第二抬板；5、第二滑块；6、碗体；7、杆体；8、转动块；9、移动槽；10、橡胶吸附垫；11、凹槽；12、限位杆；13、挡板；14、固定块。
具体实施方式
24.图1至图3所示，涉及一种便于宠物使用的宠物碗，包括底座1，底座1的顶部固定连接有杆体7，方便转动块8的安装，杆体7的顶部转动连接有转动块8，通过转动块8的转动带动碗体6转动，转动块8的顶部固定连接有碗体6，底座1的顶部设置有限位装置。
25.图4所示，涉及一种便于宠物使用的宠物碗，包括第一滑块2，通过第一滑块2的移动带动第二抬板4移动，且第一滑块2与底座1滑动连接，底座1的顶部滑动连接有第二滑块5，第二滑块5与第一滑块2靠近杆体7的一侧固定连接有第二抬板4，通过第二抬板4的移动带动第一抬板3移动，第二抬板4靠近杆体7的一侧固定连接有第一抬板3。
26.在使用便于宠物使用的宠物碗时，根据宠物食物为固体或液体调节第一滑块2与第二滑块5的位置，如果宠物食物为固体，移动第一滑块2与第二滑块5的位置使两个第一抬板3位于转动块8的下方，使碗体6保持水平，如果宠物食物为液体，向远离转动块8的一侧移动第二滑块5，使第二滑块5一侧的第二抬板4远离转动块8，转动碗体6，再向靠近转动块8的一侧移动第一滑块2将第一滑块2一侧的第二抬板4移动到转动块8的底部，将碗体6的位置固定，如果需要清洗碗体6可以将限位杆12取出，再将碗体6取出，对碗体6进行清洗。
27.进一步的方案中，底座1的顶部设置有两个移动槽9，方便第一滑块2与第二滑块5移动。
28.进一步的方案中，杆体7的一侧滑动连接有限位杆12，限制转动块8的移动，防止碗体6脱离杆体7。
29.进一步的方案中，底座1的顶部设置有凹槽11，方便收纳宠物吃饭时产生的残渣。
30.进一步的方案中，底座1的底部设置有橡胶吸附垫10，增加底座1与地面的摩擦力。
31.进一步的方案中，第二滑块5的顶部设置有斜坡，方便碗体6的转动。
32.进一步的方案中，杆体7的一侧固定连接有挡板13，防止转动块8脱离杆体7。
33.进一步的方案中，杆体7的底部固定连接有固定块14，且固定块14与底座1固定连接。
34.进一步的方案中，碗体6靠近第二滑块5一侧的高度高于靠近第一滑块2一侧的高度。
35.进一步的方案中，底座1的顶部设置有倒角，减少底座1边角的毛刺。
36.以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：
1.一种便于宠物使用的宠物碗，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有杆体(7)，所述杆体(7)的顶部转动连接有转动块(8)，所述转动块(8)的顶部固定连接有碗体(6)，所述底座(1)的顶部设置有限位装置；所述限位装置包括第一滑块(2)，且第一滑块(2)与底座(1)滑动连接，所述底座(1)的顶部滑动连接有第二滑块(5)，所述第二滑块(5)与第一滑块(2)靠近杆体(7)的一侧固定连接有第二抬板(4)，所述第二抬板(4)靠近杆体(7)的一侧固定连接有第一抬板(3)。2.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述底座(1)的顶部设置有两个移动槽(9)。3.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述杆体(7)的一侧滑动连接有限位杆(12)。4.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述底座(1)的顶部设置有凹槽(11)。5.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述底座(1)的底部设置有橡胶吸附垫(10)。6.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述第二滑块(5)的顶部设置有斜坡。7.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述杆体(7)的一侧固定连接有挡板(13)。8.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述碗体(6)靠近第二滑块(5)一侧的高度高于靠近第一滑块(2)一侧的高度。9.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述杆体(7)的底部固定连接有固定块(14)，且固定块(14)与底座(1)固定连接。10.根据权利要求1所述的一种便于宠物使用的宠物碗，其特征在于：所述底座(1)的顶部设置有倒角。

技术总结
本实用新型公开了一种便于宠物使用的宠物碗，包括底座，所述底座的顶部固定连接有杆体，所述杆体的顶部转动连接有转动块，所述转动块的顶部固定连接有碗体，所述底座的顶部设置有限位装置，所述限位装置包括第一滑块，且第一滑块与底座滑动连接，所述底座的顶部滑动连接有第二滑块。本实用新型中，杆体的顶部设置有转动块，如果需要清洗碗体，可以将限位杆取出，再将碗体取出，方便对碗体进行清洗，给宠物喂食时如果宠物食物为固体，移动第一滑块与第二滑块的位置使两个第一抬板位于转动块的下方，使碗体保持水平，如果宠物食物为液体，向远离转动块的一侧移动第二滑块，再向靠近转动块的一侧移动第一滑块，将碗体的位置固定。将碗体的位置固定。将碗体的位置固定。

技术研发人员：黄国敏
受保护的技术使用者：深圳谷森宠物有限公司
技术研发日：2021.09.30
技术公布日：2022/2/7
