一种带零食奖励的智能宠物跑步机的制作方法

本技术涉及宠物跑步机，具体涉及一种带零食奖励的智能宠物跑步机。

背景技术：

1、随着人类生活水平的提高，越来越多的人选择在家庭室内养宠物，而室内空间有限，宠物如猫狗如果运动不足，会诱发肥胖、抑郁等各种疾病。因此现在市场上有很多针对宠物的玩具或者运动器材，在运动器材中跑步机是一种较为常见的运动器材，然而现有跑步机存在功能单一，没有相应的奖励激励功能，宠物容易玩腻。而对跑步后的宠物进行零食奖励，可以极大地提高宠物跑步的兴趣。

2、因此，本领域技术人员提供了一种带零食奖励的智能宠物跑步机，以解决上述背景技术中提出的问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供：

2、一种带零食奖励的智能宠物跑步机，包括两个底座，两个所述底座内侧均呈对称倾斜转动安装有滑轮；所述底座上方可拆卸设有跑道轮，跑道轮为组装为圆环形，外壁安装有磁铁片，对应磁铁片的位置在一个底座内壁安装有霍尔传感器；两个底座之间安装有定位连杆，一个所述底座内可拆卸安装有零食筒，零食筒内沿设有用于宠物零食排出的螺旋片，零食筒一端可拆卸安装有筒盖体，零食筒位于筒盖体的一端贯通开设有零食排出孔，筒盖体内侧固定有挡片；一个底座外部磁吸设有用于盛放掉落宠物零食的零食碗。

3、优选地：所述跑道轮外沿对应滑轮的倾斜方向开设有滑轮槽。

4、优选地：所述跑道轮为多个弧形板体组成圆心轮体，弧形板体一端设有卡扣母头，弧形板体另一端设有卡扣公头，一个弧形板体之间经过卡扣公头可拆卸与另一个卡扣母头拼接安装。

5、优选地：一个所述底座对应零食筒的位置开设有零食导向槽，零食导向槽位于零食碗上方。

6、优选地：零食筒内沿设有用于宠物零食排出的螺旋片，零食筒一端可拆卸安装有筒盖体，零食筒位于筒盖体的一端贯通开设有零食排出孔，筒盖体内侧固定有挡片。

7、优选地：一个底座内壁固定装配有电机，电机输出轴连接有输出轴齿轮，输出轴齿轮可与零食筒一侧圆心处设置的内齿槽吻合。

8、本实用新型的技术效果和优点：

9、本实用新型，跑道轮组装后放置在两个底座之间的滑轮上，宠物在跑道轮内侧跑动时，跑道轮受力在转动滑轮上转动，转动的跑道轮使磁铁片经过霍尔传感器，对零食筒的电机启闭操作，电机启动经过输出轴齿轮带动零食筒转动，零食筒内部的宠物零食经过螺旋片移动，经过螺旋片移动至筒盖体的挡片处，经零食筒上的零食排出孔掉落，并且沿着零食导向槽排进零食碗内部，即可对宠物零食自动排出对运动后的宠物自动奖励。

技术特征：

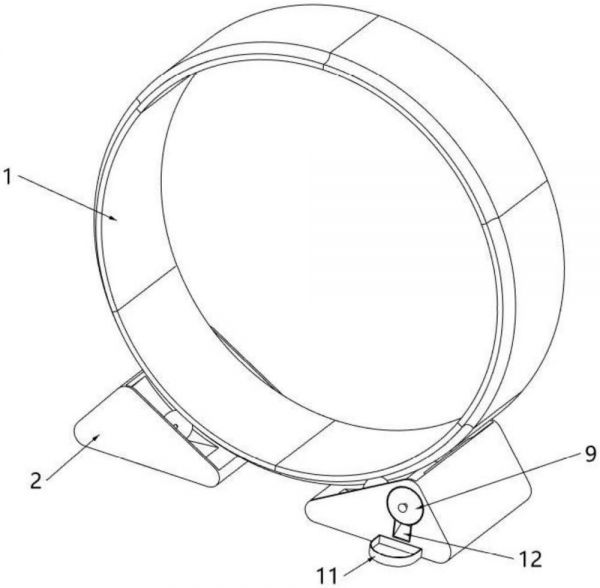

1.一种带零食奖励的智能宠物跑步机，其特征在于，包括两个底座(2)，两个所述底座(2)内侧均呈对称倾斜转动安装有滑轮(3)；

2.根据权利要求1所述的一种带零食奖励的智能宠物跑步机，其特征在于，所述跑道轮(1)外沿对应滑轮(3)的倾斜方向开设有滑轮槽(17)。

3.根据权利要求1所述的一种带零食奖励的智能宠物跑步机，其特征在于，所述跑道轮(1)为多个弧形板体组成圆心轮体，弧形板体一端设有卡扣母头(5)，弧形板体另一端设有卡扣公头(4)，一个弧形板体之间经过卡扣公头(4)可拆卸与另一个卡扣母头(5)拼接安装。

4.根据权利要求1所述的一种带零食奖励的智能宠物跑步机，其特征在于，一个所述底座(2)对应零食筒(9)的位置开设有零食导向槽(13)，零食导向槽(13)位于零食碗(12)上方。

5.根据权利要求1所述的一种带零食奖励的智能宠物跑步机，其特征在于，所述零食筒(9)内沿设有用于宠物零食排出的螺旋片(11)，所述零食筒(9)一端可拆卸安装有筒盖体(10)，零食筒(9)位于筒盖体(10)的一端贯通开设有零食排出孔(18)，筒盖体(10)内侧固定有挡片(16)。

6.根据权利要求1所述的一种带零食奖励的智能宠物跑步机，其特征在于，所述一个底座(2)内壁固定装配有电机(14)，所述电机(14)输出轴连接有输出轴齿轮(15)，所述输出轴齿轮(15)可与零食筒(9)一侧圆心处设置的内齿槽吻合。

技术总结
本技术涉及宠物跑步机技术领域，具体涉及一种带零食奖励的智能宠物跑步机，包括两个底座，两个所述底座内侧均呈对称倾斜转动安装有滑轮；所述底座上方可拆卸设有跑道轮，跑道轮为组装为圆环形，跑道轮外壁安装有磁铁片。本技术，跑道轮组装后放置在两个底座之间的滑轮上，宠物在跑道轮内侧跑动时，跑道轮受力在转动滑轮上转动，转动的跑道轮使磁铁片经过霍尔传感器，对零食筒的电机启闭操作，电机启动经过输出轴齿轮带动零食筒转动，零食筒内部的零食经过螺旋片移动至筒体的零食排出孔掉落，并且沿着零食导向槽排进零食碗内部，即可对宠物进行运动奖励。

技术研发人员：高畅
受保护的技术使用者：杭州奔跑喵科技有限公司
技术研发日：20240117
技术公布日：2024/10/31
