活动结构及宠物跑步装置的制作方法

1.本实用新型涉及宠物玩具技术领域，尤其涉及一种活动结构及宠物跑步装置。

背景技术：

2.随着生活水平的提高，越来越多的人喜欢饲养宠物，例如龙猫、刺猬及土拨鼠等，这些动物具有爱运动的特性，为了方便宠物运动，人们设计了宠物跑轮。宠物跑轮主要是由跑轮和轴承座组成，轴承座安装在固定位，且轴承座与跑轮转动连接，宠物可以在跑轮内循环跑动，在跑动过程中，跑轮相对轴承座转动。
3.为了使跑轮相对轴承座转动更流畅，需要定期更换轴承座内的轴承或者将轴承拆卸出来增加润滑油。然而，现有的轴承座都是一体式结构，无法将轴承单独拆卸出来更换。

技术实现要素：

4.基于此，有必要针对宠物跑轮的轴承座为一体式结构，轴承座内的轴承无法单独拆卸出来的问题，提供一种活动结构及宠物跑步装置。
5.本实用新型提供了一种活动结构，包括：
6.第一连接件，开设有转动槽；
7.第二连接件，设于所述转动槽，所述第二连接件能够在所述转动槽内相对于所述第一连接件转动；
8.限位件，可拆卸连接于所述第一连接件，当所述限位件连接所述第一连接件时，所述限位件能够限制所述第二连接件脱离所述转动槽；当所述限位件从所述第一连接件拆卸时，所述第二连接件能够从所述转动槽脱离，以与所述第一连接件分离。
9.上述活动结构包括的第一连接件和第二连接件中的一者可以固定在安装位不动，另一者可以连接跑轮。通过第一连接件与第二连接件相对转动，可使得跑轮能够相对安装位转动，便于宠物在跑轮内循环跑动。当需要更换第二连接件时，可以将限位件拆卸脱离第一连接件，第二连接件即可从转动槽内拆出，将新的第二连接件置入转动槽，重新将限位件连接第一连接件即可，拆装快速方便。
10.在其中一个实施例中，所述第二连接件包括第一转动体和第二转动体，所述第一转动体设于所述转动槽，所述第二转动体与所述第一转动体转动连接。
11.在其中一个实施例中，所述第一转动体背向所述第二转动体的一侧具有定位凸缘，所述转动槽的槽底开设有定位槽，所述定位凸缘与所述定位槽配合卡接。
12.在其中一个实施例中，所述第二连接件还包括松紧螺母，所述第二转动体背向所述第一转动体的一侧具有螺柱，所述松紧螺母与所述螺柱螺纹连接。
13.在其中一个实施例中，所述限位件沿其厚度方向贯穿开设有第一通孔，所述第一连接件具有第一螺纹孔，所述第一通孔可供安装螺丝穿设，以使安装螺丝螺纹连接于第一螺纹孔；当所述限位件连接所述第一连接件时，所述限位件的一部分位于所述转动槽的内侧，以限制所述第二连接件脱离所述转动槽。
14.在其中一个实施例中，所述限位件为环状，以供所述第二连接件穿设，所述限位件沿其周向布置有多个所述第一通孔，所述第一连接件沿所述转动槽的周向布置有多个第一螺纹孔，每一所述第一通孔与所述第一螺纹孔位置对应。
15.本实用新型还提供了一种宠物跑步装置，包括定位件、跑轮以及上述的活动结构，所述定位件连接所述第一连接件和所述第二连接件中一者，所述跑轮连接于另一者，以使所述跑轮能够相对所述定位件转动。
16.在其中一个实施例中，所述跑轮贯穿开设有多个第二通孔，所述第一连接件面向所述跑轮的一侧具有多个第二螺纹孔，每一所述通孔与所述第二螺纹孔位置对应，所述第二通孔可供安装螺丝穿设，以使安装螺丝螺纹连接于所述第二螺纹孔。
17.在其中一个实施例中，所述第二连接件包括螺柱和松紧螺母，所述螺柱穿设所述定位件，所述螺柱穿出所述定位件的部位与所述松紧螺母螺纹连接。
18.在其中一个实施例中，所述定位件的中间部位开设有第三通孔，以供所述螺柱穿设；所述定位件的两侧开设有第四通孔，所述第四通孔可供安装螺丝穿设，以将所述定位件固定在安装位。
附图说明
19.图1为本实用新型宠物跑步装置的一个视角的结构示意图；
20.图2为本实用新型宠物跑步装置的另外一个视角的结构示意图；

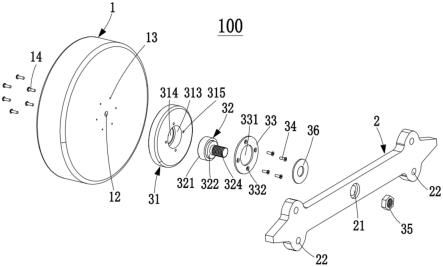

21.图3为本实用新型宠物跑步装置的一个视角的爆炸结构示意图；
22.图4为本实用新型跑步装置的另外一个视角的爆炸结构示意图。
23.附图中，各标号所代表的部件列表如下：
24.100、宠物跑步装置；
25.1、跑轮；11、跑步腔；12、中心孔；13、第二通孔；14、第二安装螺丝；
26.2、定位件；21、第三通孔；22、第四通孔；
27.3、活动结构；31、第一连接件；311、第二螺纹孔；312、插接凸缘；313、转动槽；314、定位槽；315、第一螺纹孔；32、第二连接件；321、第一转动体；322、第二转动体；323、定位凸缘；324、螺柱；33、限位件；331、避让孔；332、第一通孔；34、第一安装螺丝；35、松紧螺母；36、垫圈。
具体实施方式
28.为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做清楚、完整的描述。显然，以下描述的具体细节只是本实用新型的一部分实施例，本实用新型还能够以很多不同于在此描述的其他实施例来实现。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下，所获得的所有其他实施例，均属于本实用新型的保护范围。
29.需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
30.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。
31.参考图1和图2，本实用新型提供了一种宠物跑步装置100，该宠物跑步装置100可供宠物作为跑步机循环跑动使用，宠物例如可以是龙猫。
32.宠物跑步装置100包括跑轮1、定位件2和活动结构3，活动结构3同时连接于跑轮1和定位件2，跑轮1通过活动结构3能够相对定位件2转动，以使龙猫能够在跑轮1上循环跑动。
33.跑轮1在安装就绪时，跑轮1的中轴线平行于地面。
34.跑轮1的形状为圆柱形，跑轮1背向活动结构3的一侧开设有跑步腔11，跑步腔11的腔壁为环形，龙猫可以在跑步腔11内沿着腔壁循环跑动。随着龙猫持续跑动，跑轮1相对定位件2持续转动，以实现跑步机的效果。
35.跑轮1的中心处开设有中心孔12，中心孔12用于插接于活动结构3，以使跑轮1与活动结构3连接更稳定。
36.跑轮1绕中心孔12开设有六个第二通孔13，六个第二通孔13等角度绕中心孔12布置。可以理解，第二通孔13的数量还可以为其它数量，例如三个、四个或其它数量，在此不作限定。
37.多个第二通孔13用于供第二安装螺丝14穿设，第二安装螺丝14在螺纹连接于活动结构3之后，即可将跑轮1与活动结构3连接。当然，在其它实施例中，跑轮1与活动结构3还可以通过其它可拆卸的方式连接，例如卡接或磁吸连接等方式，甚至还可以为一体成型结构，在此不作限定。
38.定位件2用于固定在安装位，以使宠物跑步装置100固定。该安装位有许多种，例如墙面或竖直支架等位置，在此不作过多限定。
39.参考图3，定位件2为长条形的杆状，定位件2的中间部位开设有第三通孔21，第三通孔21可供活动结构3穿设，以使定位件2与活动结构3连接。
40.定位件2的左右两侧还开设有第四通孔22，第四通孔22可供第四安装螺丝(图中未示出)穿设，以使第四安装螺丝穿设第四通孔22之后，螺纹连接于安装位，以将定位件2固定在安装位。可以理解，在其它实施例中，定位件2还可以通过其它方式连接于安装位，例如与安装位可拆卸卡接、磁吸连接等方式，在此不作限定。
41.参考图3和图4，活动结构3包括第一连接件31、第二连接件32、限位件33、第一安装螺丝34、松紧螺母35和垫圈36。其中，第一连接件31与第二连接件32转动连接，第一安装螺丝34穿设限位件33并螺纹连接于第一连接件31，松紧螺母35螺纹连接于第二连接件32。
42.第一连接件31背向第二连接件32的一侧开设有六个第二螺纹孔311，六个第二螺纹孔311沿第一连接件31的周向等角度均匀布置。可以理解，在其它实施例中，第二螺纹孔311的数量还可以为其它数量，例如三个、四个等，在此不作限定。
43.多个第二螺纹孔311用于与穿设跑轮1的第二安装螺丝14螺纹连接，以使第一连接件31与跑轮1连接。在安装时，第二安装螺丝14由跑步腔11穿设第二通孔13再螺纹连接于第二螺纹孔311。
44.第一连接件31背向第二连接件32的一侧的中心处还具有插接凸缘312，插接凸缘
312用于插接于跑轮1的中心孔12，以使跑轮1与第一连接件31连接更稳定。
45.第一连接件31面向第二连接件32的一侧开设有转动槽313，转动槽313呈圆柱形。转动槽313可供容纳第二连接件32，以使第二连接件32能够在转动槽311内相对第一连接件31转动。
46.转动槽313的槽底具有定位槽314，定位槽314用于与设于转动槽313的第二连接件32配合插接，以使第二连接件32在转动槽313内能够更稳定地相对第一连接件31转动。
47.第一连接件31面向第二连接件32的一侧开设有四个第一螺纹孔315，四个第一螺纹孔315绕转动槽313周向等角度均匀布置。可以理解，在其它实施例中，第一螺纹孔315的数量还可以为其它数量，例如三个、四个等，在此不作限定。
48.第一螺纹孔315用于与穿设限位件33的第一安装螺丝34螺纹连接，以使限位件33连接于第一连接件31。可以理解，在其它实施例中，限位件33还可以通过其它方式连接于第一连接件31，例如螺纹连接、卡接或磁吸连接等方式，在此不作限定。
49.第二连接件32包括第一转动体321和第二转动体322，第一转动体321和第二转动体322转动连接，也可以理解为，第一转动体321为轴承的外圈，第二转动体322为轴承的内圈，两者构成一个轴承。
50.第一转动体321的形状与转动槽313的形状相适配，皆为圆柱形，以使第一转动体321能够刚好置于转动槽313，且能够稳定地在转动槽313内转动。
51.第一转动体321背向第二转动体322的一侧具有定位凸缘323，定位凸缘323用于插接转动槽313槽底的定位槽314，以使第一转动体321能够稳定地在转动槽313内转动。
52.第二转动体322背向第一转动体321的一侧具有螺柱324，螺柱324用于穿设定位件2的第三通孔21，螺柱324穿出第三通孔21的部位与松紧螺母35螺纹连接，以使定位件2连接于第二转动体322。
53.垫圈36套接于螺柱324上，且垫圈36位于第二转动体322和定位件2之间。当松紧螺母35连接螺柱324时，垫圈36能够抵接定位件2，使定位件2连接更稳定。
54.限位件33的中间部位开设有避让孔331，避让孔331用于供螺柱324穿设。在限位件33连接第一连接件31时，限位件33不影响螺柱324的穿出。
55.避让孔331的孔径小于转动槽313的横截面面积，转动槽313的横截面面积也可理解为转动槽313在第一连接件31上形成的开口面积。当限位件33连接于第一连接件31时，限位件33的避让孔331边缘位于转动槽313内侧，限位件33位于转动槽313内侧的部位能够对位于转动槽313的第一转动体321限位，以限制第一转动体321脱离转动槽313。
56.限位件33沿其周向开设有四个第一通孔332，第一通孔332可供第一安装螺丝34穿设，以使第一安装螺丝34螺纹连接于第一连接件31的第一螺纹孔315，以使限位件33连接第一连接件31。
57.当需要更换第一连接件31或第二连接件32时，可以将第一安装螺丝34从第一连接件31上拆卸下来，将限位件33取下，解除对第一转动体321的限制，第一转动体321从转动槽313脱离，将新的第二连接件32安装于转动槽313，再使用第一安装螺丝34将限位件33安装于第一连接件31即可。
58.本实用新型的第一连接件31连接跑轮1，第二连接件32的螺柱324连接定位件2，第二连接件32的第一转动体321转动设于第一连接件31的转动槽313内。因此，跑轮1相对定位
件2转动，不仅可以通过第一转动体321在转动槽313内转动实现，还可以通过第二转动体322与第一转动体321相对转动实现，使得跑轮1相对定位件2转动更为顺畅，龙猫在跑轮1内跑动的体验感更好，更容易提高龙猫跑动的乐趣。
59.在一可替换的实施例中，可以将第一转动体321与第二转动体322设置为固定连接，不可相对转动。在该实施例中，通过第一转动体321在转动槽313内转动，也能够实现跑轮1相对定位件2转动。
60.本实用新型的跑轮1和定位件2的位置可以互换，即跑轮1的中心孔12套接在螺柱324上，定位件2安装在第一连接件31上。龙猫在跑轮1跑动时，跑轮1也能够实现相对定位件2转动，所以跑轮1和定位件2的安装位置不限定。
61.以上实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。
62.以上实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形、替换及改进，这些都应涵盖在本实用新型的保护范围之内。因此，本实用新型专利的保护范围应以权利要求为准。
