一种可调倾角的抛饵给料机的制作方法

来源：萌宠菠菠乐园时间：2025-01-04 22:27

一种可调倾角的抛饵给料机的制作方法

本发明涉及给料机技术领域，具体为一种可调倾角的抛饵给料机。

背景技术：

目前养殖行业添加饲料时，一般采用人工给料方式，占用人力资源，劳动强度大，效率低，给料量不容易控制，不利于管理和体现文明生产。

如申请公布号200820027351.1的专利公开了一种养殖饲料给料机，有一个料箱，料箱的下部连通至少一个下料管，下料管的下端连接出料管，下料管与出料管连接处装有控料阀。控料阀由阀体和有落料孔的挡板构成，阀体中间有横槽，挡板插入在阀体的横槽中。另设有电磁铁，电磁铁的推拉杆与控料阀的挡板连接。但是该装置结构简单，实用性较差，不适宜于推广使用。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种可调倾角的抛饵给料机，结构简单，实用性较强，适宜于推广使用，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种可调倾角的抛饵给料机，包括底板，所述底板的上表面设有电动伸缩杆二，所述电动伸缩杆二的上表面设有加热器，所述加热器的上表面设有混合筒，所述混合筒内腔的侧面分别设有压力传感器和温度传感器，所述混合筒内腔的上表面设有料位传感器，所述混合筒的上表面设有通孔，所述通孔内转动连接有搅拌架，所述搅拌架的上表面设有从动轮，所述混合筒上表面的偏心位置处设有伺服电机，所述伺服电机的输出轴设有主动轮，所述主动轮的侧面连接有皮带，所述主动轮通过皮带与从动轮相连接，所述混合筒的上表面分别设有增压泵和负压泵，所述增压泵和负压泵分别通过管道与混合筒相连接，所述混合筒的上表面设有加料斗，所述混合筒侧面靠近上表面的位置处设有连接管二，所述连接管二的上表面设有水筒，所述水筒的侧面设有进水管，所述进水管的侧面设有电磁阀一，所述混合筒的侧面设有plc控制器，所述混合筒侧面靠近底面的位置处设有出料管，所述出料管的侧面分别设有连接环一和连接环二，所述出料管的侧面设有电磁阀三，所述连接环一的下表面连接有连接杆，所述连接杆的端部连接有铰接座二，所述连接环二的下表面连接有电动伸缩杆一，所述电动伸缩杆一的端部连接有铰接座一，所述铰接座一的底面连接有抛饵器，所述抛饵器的背面与铰接座二相连接，抛饵器的背面设有角度传感器，所述plc控制器的输入端电连接角度传感器、压力传感器、温度传感器和外部电源的输出端，所述plc控制器的输出端电连接加热器、增压泵、负压泵、电动伸缩杆一、电动伸缩杆二、电磁阀一、电磁阀三和伺服电机的输入端。

作为本发明的一种优选技术方案，所述底板的下表面设有万向轮和制动器，所述万向轮设有四个且沿底板的下表面均匀分布。

作为本发明的一种优选技术方案，所述混合筒的侧面设有观察窗，所述观察窗的侧面设有透明玻璃。

作为本发明的一种优选技术方案，所述加热器的内腔设有加热仓，所述加热仓的侧面设有加热管，所述加热管至少设有三个且沿加热仓的侧面等距离分布。

作为本发明的一种优选技术方案，所述搅拌架的侧面设有搅拌叶，所述搅拌叶呈弧形结构且外表面为抛光面。

作为本发明的一种优选技术方案，所述加热器上表面靠近左侧面的位置处设有两个支撑杆，两个支撑杆之间连接有扶手。

作为本发明的一种优选技术方案，所述扶手的外侧面设有橡胶层，所述橡胶层的外表面设有防滑颗粒。

作为本发明的一种优选技术方案，所述混合筒的上表面设有连接管一，所述连接管一的上表面设有添加剂筒，所述添加剂筒的上表面设有添加管，所述添加管的侧面设有电磁阀二，所述电磁阀二的输入端电连接plc控制器的输出端。

作为本发明的一种优选技术方案，所述抛饵器为弧形结构，所述抛饵器的上表面设有耐腐蚀层和防水层。

作为本发明的一种优选技术方案，所述皮带的内表面设有防滑层，所述加料斗为斗状结构。

与现有技术相比，本发明的有益效果是：该可调倾角的抛饵给料机结构合理，实用性较强，通过万向轮、扶手和制动方便对该装置进行移动和制动，通过加热器和温度传感器方便控制搅拌后饲料的温度，通过增压泵、负压泵和压力传感器方便控制抛饵器出料的速度，通过伺服电机和搅拌架使饲料混合的更加均匀，通过铰接座一、铰接座二、角度传感器和电动伸缩杆一方便精确控制抛饵器的转动角度，使用方便，适宜于推广使用。

附图说明

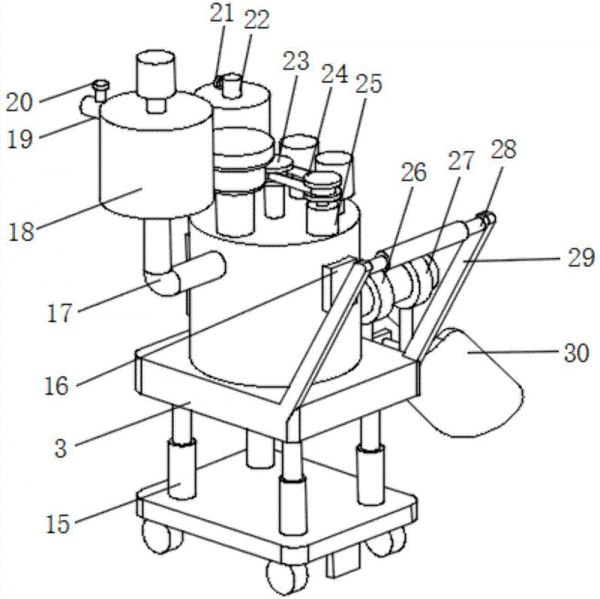

图1为本发明结构示意图；

图2为本发明侧面结构示意图；

图3为本发明剖面结构示意图。

图中：1底板、2万向轮、3加热器、4观察窗、5连接管一、6添加剂筒、7加料斗、8皮带、9增压泵、10负压泵、11连接杆、12出料管、13铰接座一、14电动伸缩杆一、15电动伸缩杆二、16plc控制器、17连接管二、18水筒、19进水管、20电磁阀一、21电磁阀二、22添加管、23从动轮、24主动轮、25伺服电机、26连接环一、27连接环二、28扶手、29支撑杆、30抛饵器、31角度传感器、32铰接座二、33压力传感器、34温度传感器、35搅拌架、36搅拌叶、37加热管、38料位传感器、39混合筒、40电磁阀三。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种可调倾角的抛饵给料机，包括底板1，底板1的上表面设有电动伸缩杆二15，电动伸缩杆二15的上表面设有加热器3，加热器3的上表面设有混合筒39，混合筒39内腔的侧面分别设有压力传感器33和温度传感器34，混合筒39内腔的上表面设有料位传感器38，当混合筒39内饲料处于适宜高度时，料位传感器38将信息传递给plc控制器16，plc控制器16控制电磁阀一20和电磁阀二21关闭停止添加，混合筒39的上表面设有通孔，通孔内转动连接有搅拌架35，伺服电机25带动搅拌架35对饲料进行搅拌，搅拌架35的上表面设有从动轮23，混合筒39上表面的偏心位置处设有伺服电机25，伺服电机25的输出轴设有主动轮24，主动轮24的侧面连接有皮带8，主动轮24通过皮带8与从动轮23相连接，混合筒39的上表面分别设有增压泵9和负压泵10，利用plc控制器16控制增压泵9和负压泵10来调节抛饵器30的出料速度，增压泵9和负压泵10分别通过管道与混合筒39相连接，混合筒39的上表面设有加料斗7，通过加料斗7将饲料加入到混合筒39内，混合筒39侧面靠近上表面的位置处设有连接管二17，连接管二17的上表面设有水筒18，通过水筒18将适量的水注入到混合筒39内，水筒18的侧面设有进水管19，进水管19的侧面设有电磁阀一20，混合筒39的侧面设有plc控制器16，混合筒39侧面靠近底面的位置处设有出料管12，出料管12的侧面分别设有连接环一26和连接环二27，出料管12的侧面设有电磁阀三40，连接环一26的下表面连接有连接杆11，连接杆11的端部连接有铰接座二32，连接环二27的下表面连接有电动伸缩杆一14，控制电动伸缩杆一14和角度传感器31来调整抛饵器30的角度，电动伸缩杆一14的端部连接有铰接座一13，铰接座一13的底面连接有抛饵器30，抛饵器30的背面与铰接座二32相连接，抛饵器30的背面设有角度传感器31，plc控制器16的输入端电连接角度传感器31、压力传感器33、温度传感器34和外部电源的输出端，plc控制器16的输出端电连接加热器3、增压泵9、负压泵10、电动伸缩杆一14、电动伸缩杆二15、电磁阀一20、电磁阀三40和伺服电机25的输入端，底板1的下表面设有万向轮2和制动器，万向轮2设有四个且沿底板1的下表面均匀分布，通过扶手28利用万向轮2将该装置推到适宜的位置处，通过制动器将该装置固定起来，混合筒39的侧面设有观察窗4，通过观察窗4可以观察到饲料是否搅拌均匀，观察窗4的侧面设有透明玻璃，加热器3的内腔设有加热仓，加热仓的侧面设有加热管37，加热管37至少设有三个且沿加热仓的侧面等距离分布，搅拌架35的侧面设有搅拌叶36，搅拌叶36呈弧形结构且外表面为抛光面，加热器3上表面靠近左侧面的位置处设有两个支撑杆29，两个支撑杆29之间连接有扶手28，扶手28的外侧面设有橡胶层，橡胶层的外表面设有防滑颗粒，混合筒39的上表面设有连接管一5，连接管一5的上表面设有添加剂筒6，通过添加剂筒6可以将添加剂投放入混合筒39内，添加剂筒6的上表面设有添加管22，添加管22的侧面设有电磁阀二21，电磁阀二21的输入端电连接plc控制器16的输出端，抛饵器30为弧形结构，抛饵器30的上表面设有耐腐蚀层和防水层，皮带8的内表面设有防滑层，加料斗7为斗状结构。

在使用时：通过扶手28利用万向轮2将该装置推到适宜的位置处，通过制动器将该装置固定起来，通过添加剂筒6可以将添加剂投放入混合筒39内，通过水筒18将适量的水注入到混合筒39内，通过加料斗7将饲料加入到混合筒39内，当混合筒39内饲料处于适宜高度时，料位传感器38将信息传递给plc控制器16，plc控制器16控制电磁阀一20和电磁阀二21关闭停止添加，然后伺服电机25带动搅拌架35对饲料进行搅拌，通过观察窗4可以观察到饲料是否搅拌均匀，控制电动伸缩杆一14和角度传感器31来调整抛饵器30的角度，利用plc控制器16控制增压泵9和负压泵10来调节抛饵器30的出料速度。

本发明结构合理，实用性较强，通过万向轮2、扶手28和制动方便对该装置进行移动和制动，通过加热器3和温度传感器34方便控制搅拌后饲料的温度，通过增压泵9、负压泵10和压力传感器33方便控制抛饵器30出料的速度，通过伺服电机25和搅拌架35使饲料混合的更加均匀，通过铰接座一13、铰接座二32、角度传感器31和电动伸缩杆一14方便精确控制抛饵器30的转动角度，使用方便，适宜于推广使用。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
