一种宠物鸟饲料加工用鸡蛋混合装置的制作方法

本发明涉及一种混合装置，尤其涉及一种宠物鸟饲料加工用鸡蛋混合装置。

背景技术：

饲料，是所有人饲养的动物的食物的总称，比较狭义地一般饲料主要指的是农业或牧业饲养的动物的食物。饲料包括大豆、豆粕、玉米、鱼粉、氨基酸、杂粕、乳清粉、油脂、肉骨粉、谷物、饲料添加剂等十余个品种的饲料原料。宠物鸟饲料也是饲料的一种，宠物鸟饲料在进行制作时，通常需要添加鸡蛋液，使得鸡蛋液与原料混合，从而完成饲料的加工。

经检索，授权专利公开号为cn205361238u的专利，公开了一种饲料混合机，旨在解决饲料混合机安全系数低、加工速率慢、稳定性差的难题；其技术方案要点是一种饲料混合机，包括机体，所述机体上开设有入料口，所述入料口上方设置有圆筒状的过滤筒，所述过滤筒转动连接于机体，所述机体上固定连接有用于引导饲料的导料槽，所述导料槽从过滤筒端部伸入到过滤筒中设置。本发明一种饲料混合机安全系数高、加工速度快、稳定性好。上述专利存在以下不足：在进行混合时如需要添加鸡蛋液需要人工来添加和打碎鸡蛋进行混合，操作时较为耗费人力，不能够满足人们的需求。

因此，需要研发一种操作时不需要人工来打碎鸡蛋，能够节省人力的宠物鸟饲料加工用鸡蛋混合装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服上述专利需要人工来添加和打碎鸡蛋进行混合，操作时较为耗费人力的缺点，本发明要解决的技术问题是提供一种操作时不需要人工来打碎鸡蛋，能够节省人力的宠物鸟饲料加工用鸡蛋混合装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种宠物鸟饲料加工用鸡蛋混合装置，包括有基座，其顶部连接有安装板；搅拌桶，其连接在安装板顶部一侧；安装架，其连接在安装板顶部靠近搅拌桶的一侧；输送组件，其设置在安装板上；搅拌组件，其设置在基座上；吸附组件，其设置在安装架上；开壳组件，其设置在搅拌桶上；推动组件，其设置在开壳组件与安装架之间。

优选地，输送组件包括有支架，其连接在安装板顶部另一侧；输送带，其转动式连接在支架上，输送带上均匀间隔连接有多块分隔块。

优选地，搅拌组件包括有驱动电机，其安装在基座顶部靠近搅拌桶的一侧；轴杆，其连接在驱动电机的输出轴上，轴杆上部穿过安装板和搅拌桶；搅拌杆，其为多根设置，多根搅拌杆沿周向均匀间隔连接在轴杆位于搅拌桶内的部位。

优选地，吸附组件包括有菱形滑杆，其滑动式连接在安装架上；安装杆，其滑动式连接在菱形滑杆上，安装杆与菱形滑杆之间连接有复位弹簧；吸盘，其安装在安装杆底部。

优选地，开壳组件包括有固定座，其连接在搅拌桶外靠近支架的一侧上部，固定座上转动式连接有第一转轴；第一摆动架，其连接在第一转轴上；第一扭力弹簧，其连接在第一转轴与固定座之间；第二摆动架，其为两个设置，两个第二摆动架分别铰接连接在第一摆动架两侧，第二摆动架与第一摆动架之间连接有第二扭力弹簧；托板，其为两块设置，两块托板分别连接在两个第二摆动架上，托板上连接有刀片。

优选地，推动组件包括有推动架，其滑动式连接在第一摆动架上，推动架与第一摆动架之间连接有第一压缩弹簧；导轨，其连接在安装架上部；挤压板，其滑动式连接在导轨上，挤压板与导轨之间具有一定的摩擦力，挤压板与安装杆配合；连接架，其连接在挤压板上，连接架与推动架配合；楔形块，其为两块设置，两块楔形块分别连接在连接架两侧，楔形块与第二摆动架配合。

优选地，还包括有旋转组件，旋转组件包括有第一延伸杆，其连接在其中一块楔形块上，第一延伸杆上连接有第一驱动齿条；第一单向齿轮，其连接在第一转轴上，第一驱动齿条会与第一单向齿轮啮合。

优选地，还包括有换位组件，换位组件包括有第二延伸杆，其连接在挤压板上，第二延伸杆上连接有第二驱动齿条；第二单向齿轮，其连接在输送带的其中一个传动轴上，第二驱动齿条会与第二单向齿轮啮合。

优选地，还包括有移动组件，移动组件包括有第二转轴，其转动式连接在安装板底部一侧；锥齿轮，其为两个设置，两个锥齿轮分别连接在第二转轴和轴杆上，两个锥齿轮相互啮合；固定板，其连接在安装板上；扇形齿轮，其转动式连接在固定板上，扇形齿轮与第二转轴传动连接；传动齿轮，其转动式连接在固定板上部，扇形齿轮会与传动齿轮啮合；摆动框，其连接在传动齿轮的传动轴上；滑轴，其连接在挤压板上，滑轴与摆动框配合；第二压缩弹簧，其连接在挤压板与导轨之间。

(3)有益效果为：

1.本发明通过搅拌桶和搅拌组件配合运作对饲料进行混合，从而达到对饲料进行混合的效果。

2.本发明通过输送组件、吸附组件、开壳组件和推动组件配合运作来添加鸡蛋液，不需要人工来打碎鸡蛋，有效的解决了上述专利中存在的技术问题。

3.本发明通过移动组件来辅助推动组件运作，不需要人工来操作推动组件运作，有效的节省了人力。

附图说明

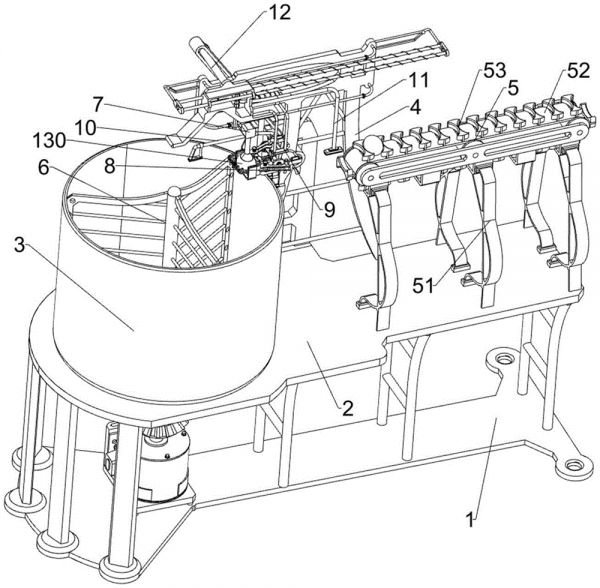

图1为本发明的立体结构示意图。

图2为本发明的第一种部分立体结构图。

图3为本发明的a部分放大图。

图4为本发明的第二部分立体结构图。

图5为本发明的b部分放大图。

图6为本发明的第三部分立体结构图。

附图中的标记为：1-基座，2-安装板，3-搅拌桶，4-安装架，5-输送组件，51-支架，52-输送带，53-分隔块，6-搅拌组件，61-轴杆，62-搅拌杆，63-驱动电机，7-吸附组件，71-菱形滑杆，72-安装杆，73-复位弹簧，74-吸盘，8-开壳组件，81-固定座，82-第一转轴，83-第一摆动架，84-第一扭力弹簧，85-第二摆动架，86-第二扭力弹簧，87-托板，88-刀片，9-推动组件，91-推动架，92-第一压缩弹簧，93-导轨，94-挤压板，95-连接架，96-楔形块，10-旋转组件，101-第一延伸杆，102-第一驱动齿条，103-第一单向齿轮，11-换位组件，111-第二延伸杆，112-第二驱动齿条，113-第二单向齿轮，12-移动组件，121-第二转轴，122-锥齿轮，123-固定板，124-扇形齿轮，125-传动齿轮，126-摆动框，127-滑轴，128-第二压缩弹簧。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种宠物鸟饲料加工用鸡蛋混合装置，如图1-5所示，包括有基座1、安装板2、搅拌桶3和安装架4，基座1顶部连接有安装板2，安装板2顶部左侧连接有搅拌桶3，安装板2顶部后侧连接有安装架4，还包括有输送组件5、搅拌组件6、吸附组件7、开壳组件8和推动组件9，安装板2上设有输送组件5，基座1上设有搅拌组件6，安装架4上设有吸附组件7，搅拌桶3上设有开壳组件8，开壳组件8与安装架4之间设有推动组件9。

输送组件5包括有支架51、输送带52和分隔块53，安装板2顶部右侧连接有支架51，支架51上转动式连接有输送带52，输送带52上均匀间隔连接有多块分隔块53。

搅拌组件6包括有驱动电机63、轴杆61和搅拌杆62，基座1顶部左侧安装有驱动电机63，驱动电机63的输出轴上连接有轴杆61，轴杆61上部穿过安装板2和搅拌桶3，轴杆61位于搅拌桶3内的部位沿周向均匀间隔连接有多根搅拌杆62。

吸附组件7包括有菱形滑杆71、安装杆72、复位弹簧73和吸盘74，安装架4上部滑动式连接有菱形滑杆71，菱形滑杆71上滑动式连接有安装杆72，安装杆72与菱形滑杆71之间连接有复位弹簧73，安装杆72底部安装有吸盘74。

开壳组件8包括有固定座81、第一转轴82、第一摆动架83、第一扭力弹簧84、第二摆动架85、第二扭力弹簧86、托板87和刀片88，搅拌桶3外右侧上部连接有固定座81，固定座81上转动式连接有第一转轴82，第一转轴82上连接有第一摆动架83，第一转轴82与固定座81之间连接有第一扭力弹簧84，第一摆动架83前后两侧均铰接连接有第二摆动架85，第二摆动架85与第一摆动架83之间连接有第二扭力弹簧86，第二摆动架85左侧连接有托板87，托板87左侧连接有刀片88。

推动组件9包括有推动架91、第一压缩弹簧92、导轨93、挤压板94、连接架95和楔形块96，第一摆动架83上滑动式连接有推动架91，推动架91与第一摆动架83之间连接有第一压缩弹簧92，安装架4上部连接有导轨93，导轨93上滑动式连接有挤压板94，挤压板94与导轨93之间具有一定的摩擦力，挤压板94与安装杆72配合，挤压板94右侧连接有连接架95，连接架95与推动架91配合，连接架95前后两侧均连接有楔形块96，楔形块96与第二摆动架85配合。

当需要对饲料进行混合时，可以使用本装置，初始时，复位弹簧73为略微拉伸的状态，首先使用者可以将原料倒入搅拌桶3内，并将多个蛋放置在相邻的两块分隔块53之间的输送带52上，通过分隔块53隔开，随后使用者可以拉动挤压板94向右移动，挤压板94向右移动带动其上全部装置一起向右移动，这时在复位弹簧73的作用下安装杆72会沿挤压板94上的斜面向上移动，当安装杆72向上移动至极限后，挤压板94继续移动推动安装杆72一起移动，安装杆72在移动时带动其上全部装置一起移动，当安装杆72向右移动至极限时，安装杆72位于最左侧的两个分隔块53之间的蛋的上方，这时挤压板94继续向右移动通过其上斜面推动安装杆72向下移动，复位弹簧73被拉伸，安装杆72向下移动带动吸盘74向下移动，当吸盘74向下移动至与蛋接触后，即可启动吸盘74吸起将蛋吸住，吸住后，再拉动挤压板94向左移动复位，挤压板94在移动时带动其上全部装置一起移动，复位弹簧73在移动后再次处于略微拉伸的状态，吸盘74移动后则位于托板87上方，吸盘74吸住的蛋位于两个托板87之间，这时菱形滑杆71也向左移动至极限，随后可以关闭吸盘74，蛋落在托板87上，蛋落下后，继续拉动挤压板94向左移动会带动连接架95和楔形块96向左移动，连接架95在向左移动时会推动推动架91向左移动，第一压缩弹簧92被压缩，推动架91向左移动能够推动蛋向左移动，蛋向左移动后会使得刀片88插入蛋内，两块楔形块96在向左移动时会推动两侧第二摆动架85摆动，第二扭力弹簧86被压缩，第二摆动架85摆动带动刀片88移动，刀片88在移动时能够将蛋壳破开，破开后蛋壳内的蛋液流出，流出的蛋液流入搅拌桶3内，这时可以启动驱动电机63通过轴杆61带动搅拌杆62转动，从而将搅拌桶3内的原料和蛋液混合在一起，完成对饲料的混合，当挤压板94再次向右进行加蛋时，可以扭动输送带52带动分隔块53转动，使得有蛋的分隔块53转动至输送带52最左侧，当连接架95不再与推动架91接触且楔形块96移动至不再抵住第二摆动架85时，在第二扭力弹簧86和第一压缩弹簧92的作用下推动架91和第二摆动架85复位，随后可以扭动第一转轴82转动一百八十度，第一扭力弹簧84被压缩，第一转轴82转动带动其上全部装置一起转动，转动后将倒完蛋液的蛋壳倒出，倒出后，松开第一转轴82，在第一扭力弹簧84的作用下第一转轴82复位，如此反复，就能够对饲料进行混合。

实施例2

在实施例1的基础之上，如图5所示，还包括有旋转组件10，旋转组件10包括有第一延伸杆101、第一驱动齿条102和第一单向齿轮103，后侧的楔形块96后侧连接有第一延伸杆101，第一延伸杆101上连接有第一驱动齿条102，第一转轴82后侧连接有第一单向齿轮103，第一驱动齿条102会与第一单向齿轮103啮合。

楔形块96在左右往复移动时通过第一延伸杆101带动第一驱动齿条102左右往复移动，当第一驱动齿条102向右移动至与第一单向齿轮103啮合后，第一驱动齿条102继续移动戳动第一单向齿轮103转动，第一单向齿轮103转动带动第一转轴82转动，当第一驱动齿条102移动至不再与第一单向齿轮103啮合时，第一转轴82刚好转动一百八十度，如此，就不需要人工来转动第一转轴82，有效的节省了人力，第一驱动齿条102在向左移动时，第一单向齿轮103不会带动第一转轴82转动。

实施例3

在实施例2的基础之上，如图4所示，还包括有换位组件11，换位组件11包括有第二延伸杆111、第二驱动齿条112和第二单向齿轮113，挤压板94右侧连接有第二延伸杆111，第二延伸杆111上连接有第二驱动齿条112，输送带52的左侧传动轴上连接有第二单向齿轮113，第二驱动齿条112会与第二单向齿轮113啮合。

挤压板94在左右往复移动时通过第二延伸杆111带动第二驱动齿条112左右往复移动，当第二驱动齿条112向右移动至与第二单向齿轮113啮合时，第二驱动齿条112继续移动戳动第二单向齿轮113转动，这时第二单向齿轮113不会带动输送带52转动，当第二驱动齿条112向左移动至与第二单向齿轮113啮合后，第二驱动齿条112继续移动戳动第二单向齿轮113反向转动，第二单向齿轮113反向转动带动输送带52转动，如此，就不需要人工来扭动输送带52转动，有效的节省了人力。

如图6所示，还包括有移动组件12，移动组件12包括有第二转轴121、锥齿轮122、固定板123、扇形齿轮124、传动齿轮125、摆动框126、滑轴127和第二压缩弹簧128，安装板2底部左后侧转动式连接有第二转轴121，第二转轴121和轴杆61上均连接有锥齿轮122，两个锥齿轮122相互啮合，安装板2后侧连接有固定板123，固定板123上转动式连接有扇形齿轮124，扇形齿轮124传动轴与第二转轴121通过皮带轮和皮带传动连接，固定板123上部转动式连接有传动齿轮125，扇形齿轮124会与传动齿轮125啮合，传动齿轮125的传动轴上连接有摆动框126，挤压板94上连接有滑轴127，滑轴127与摆动框126配合，挤压板94与导轨93之间连接有第二压缩弹簧128。

轴杆61在转动时通过锥齿轮122带动第二转轴121转动，第二转轴121转动带动扇形齿轮124转动，当扇形齿轮124转动至与传动齿轮125啮合后，扇形齿轮124继续转动戳动传动齿轮125转动，传动齿轮125转动带动摆动框126转动，摆动框126转动通过滑轴127拉动挤压板94向右移动，第二压缩弹簧128被压缩，当扇形齿轮124转动至不再与传动齿轮125啮合时，摆动框126向右移动至极限，这时在第二压缩弹簧128的作用下挤压板94复位，由于挤压板94与导轨93之间具有一定的摩擦力，挤压板94在复位时速度不会很快。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
