原理图、PCB和实物是如何对应起来的

主要分析一些常用元器件的原理图、PCB和实物是如何对应起来的。

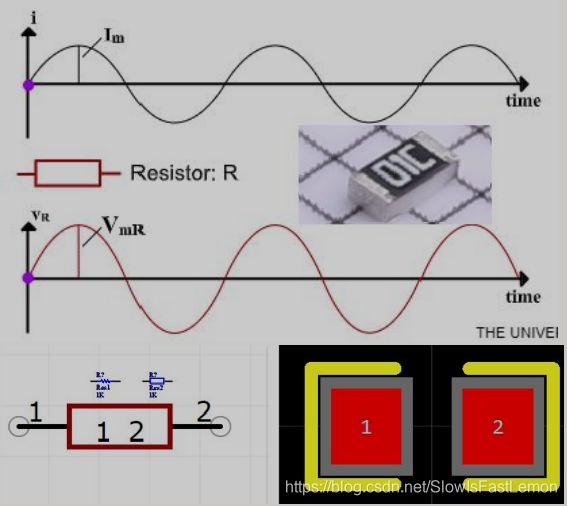

1 电阻

2 电容

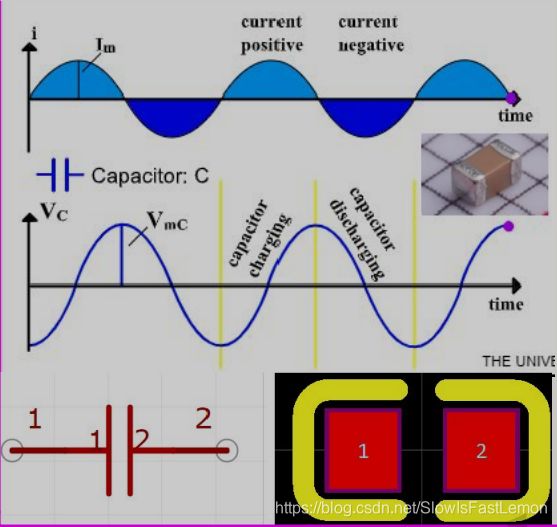

2.1 贴片电容

电容是电场效应，有如下公式i = C * dv / dt。

电容的容抗：Xc = 1 / (jwc)，其电压计算公式如下：

所以电压滞后电流90°。

2.2 铝电解电容

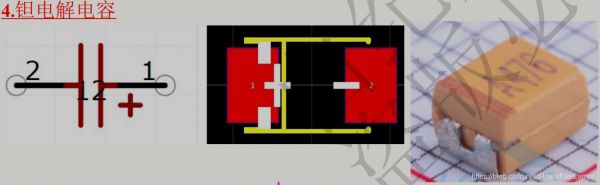

2.3 钽电解电容

竖线部分代表正极，需要特别注意。

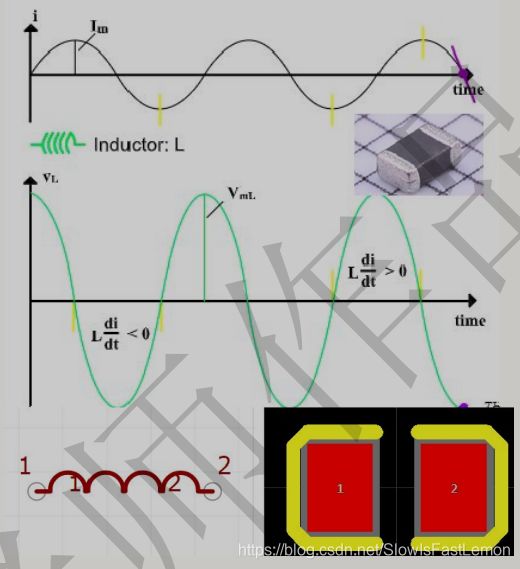

3 电感

电感是电磁效应，v = L * di / dt。

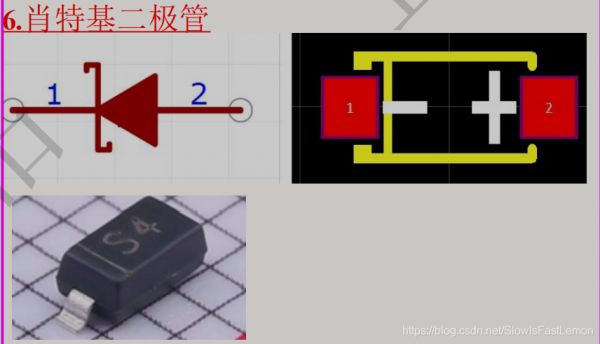

4 肖特基二极管

标有竖线部分为负极。

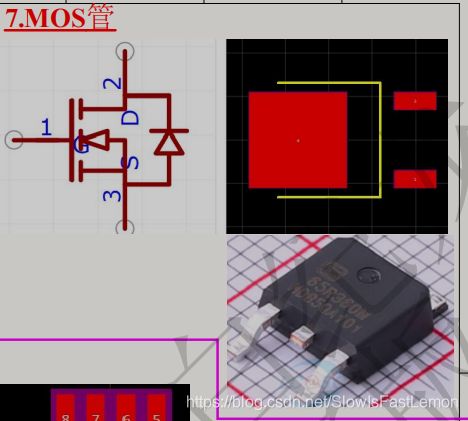

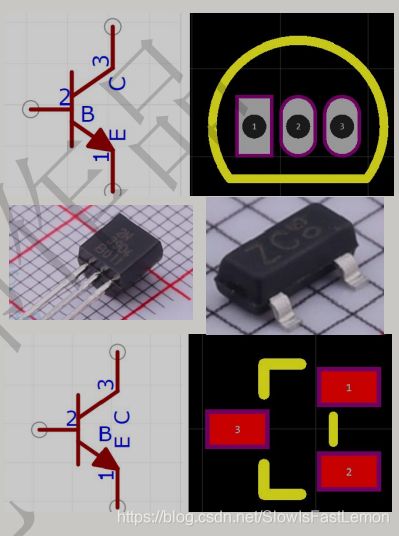

5 BJT和MOS管

最大面积的引脚为漏极，因为通常过的电流比较大。左边为栅极。

6 LDO和开关电源BUCK芯片

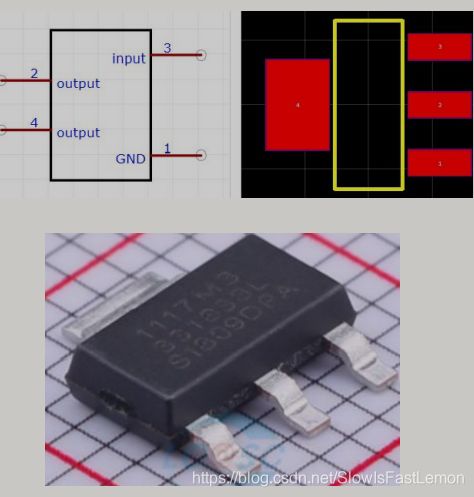

LDO：

开关电源BUCK芯片：

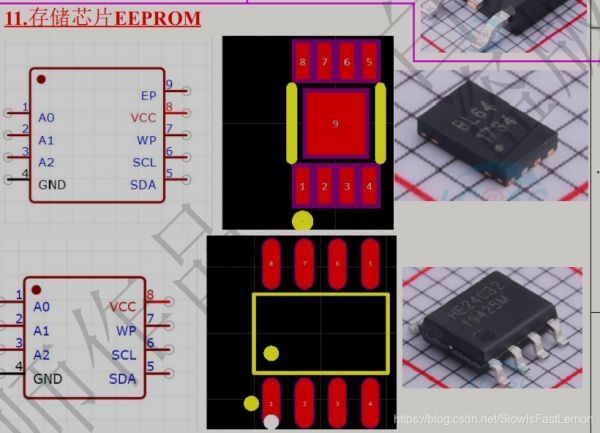

7 存储芯片EEPROM

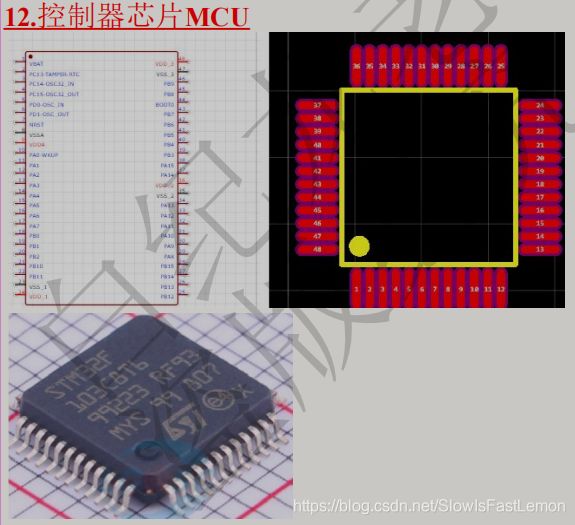

8 MCU

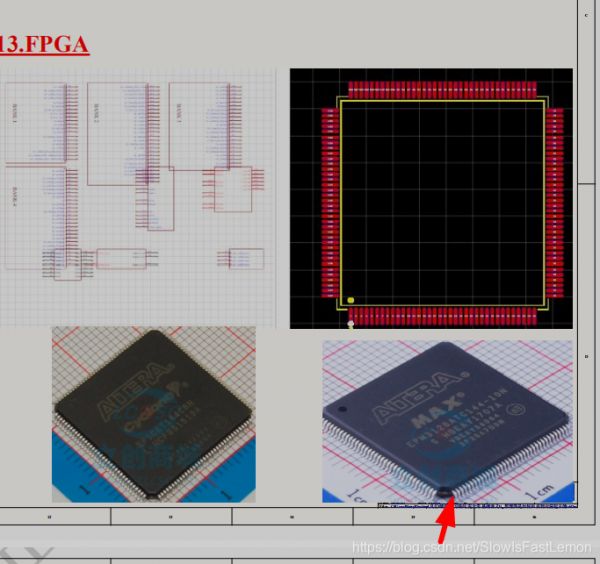

9 FPGA

FPGA的一脚比较特殊，如图中所示。
