一种宠物定量喂食器的制作方法

来源：萌宠菠菠乐园时间：2025-02-23 00:12

一种宠物定量喂食器的制作方法

本实用新型涉及喂食器技术领域，具体为一种宠物定量喂食器。

背景技术：

萤石在宠物喂食器的食槽上方内嵌了一颗200万像素的摄像头，让它“看得见”，在绑定萤石云视频app后，主人可以通过手机app远程查看宠物的在家状态及进食情况，便于第一时间发现爱宠异常，app还支持一键开启视频，接通后可实时对讲，支持定时定量喂食，使用萤石云视频app自定义设定投喂时间和分量，最大支持每天自动喂食5次，一次最多200克，萤石云视频app还支持无距离远程喂食，实现一键远程打赏喂食，萤石智能可视宠物喂食器配置了5l大容量粮筒，可放下约2.5kg粮食，宠物喂食器的储粮桶采用食用级abs材料制成，能有效预防爱宠使用过敏，结构上采用可拆卸喂食器，实现10秒快速拆洗，清洁更方便，2400mah电池容量，30天续航。

现有技术中，喂食器能够定时定量喂食，由于内置的称重检测与内置的处理器等，当使用出现问题时，需要将整个机壳拆卸进行检修，十分的不便，故而提出一种宠物定量喂食器解决上述所提出的问题。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种宠物定量喂食器，具备便于检修等优点，解决了现有技术中，喂食器能够定时定量喂食，由于内置的称重检测与内置的处理器等，当使用出现问题时，需要将整个机壳拆卸进行检修，十分不便的问题。

（二）技术方案

为实现上述便于检修的目的，本实用新型提供如下技术方案：一种宠物定量喂食器，包括底座，所述底座的内部开设有食槽，所述底座的内部开设有位于食槽右侧的安装槽，所述安装槽的内部固定安装有限位环，所述限位环的顶部活动安装有隔板，所述安装槽的内部活动安装有位于限位环底部的控制端，所述安装槽的内部活动安装有位于控制端底部的蓄电池，所述底座的内部开设有位于安装槽外侧的安装槽，所述安装槽的内部固定安装有滚珠，所述安装槽的内部活动安装有食罐，所述食罐的内部开设有食腔，所述食罐的顶部通过合页铰接有顶盖，所述食罐的左侧固定安装有操作面板，所述食罐的内部开设有出料口，所述食罐的内部固定安装与出料口连通的料管，所述食罐的内部固定安装有位于料管右侧的电机，所述电机的输出轴固定安装有位于料管内部的绞龙，所述料管的顶部开设有与食腔连通的落料孔，所述食罐的底部固定安装有称重传感器，所述控制端的右侧固定安装有与食罐固定连接的线管。

优选的，所述称重传感器位于隔板的顶部，且称重传感器与安装槽不相接触。

优选的，所述滚珠呈等距离环形分布，且滚珠与食罐相接触。

优选的，所述出料口呈倾斜状，且出料口的左端呈开口状，所述线管与底座活动连接，线管呈弹簧状。

优选的，所述料管与绞龙之间活动连接，且绞龙位于落料孔的下方。

优选的，所述蓄电池与控制端电连接，控制端分别与称重传感器、操作面板和电机双向电连接。

（三）有益效果

与现有技术相比，本实用新型提供了一种宠物定量喂食器，具备以下有益效果：

该宠物定量喂食器，当需要检修时，可通过将食罐向上提起，使食罐脱离安装槽，食罐底部的称重传感器也将被带出，即可直接对称重传感器进行检修，通过向上将控制端取出，再从限位环内侧将控制端和蓄电池分别取出进行检修，操作简单快捷，无需拆卸机壳即可对称重传感器和控制端进行检修，同时电连接导线通过线管内部，线管可进行弹性伸缩，使用不同的长度，从而达到了便于检修的目的。

附图说明

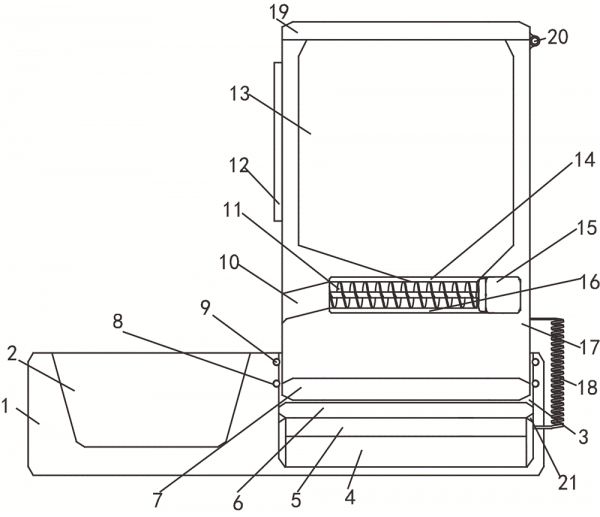

图1为本实用新型结构剖面图；

图2为本实用新型结构示意图；

图3为本实用新型安装槽结构俯视图。

图中：1、底座；2、食槽；3、安装槽；4、蓄电池；5、控制端；6、隔板；7、称重传感器；8、球槽；9、滚珠；10、出料口；11、绞龙；12、操作面板；13、食腔；14、落料孔；15、电机；16、料管；17、食罐；18、线管；19、顶盖；20、合页；21、限位环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供如下技术方案：一种宠物定量喂食器，包括底座1，底座1的内部开设有食槽2，底座1的内部开设有位于食槽2右侧的安装槽3，安装槽3的内部固定安装有限位环21，限位环21的顶部活动安装有隔板6，安装槽3的内部活动安装有位于限位环21底部的控制端5，安装槽3的内部活动安装有位于控制端5底部的蓄电池4，底座1的内部开设有位于安装槽3外侧的球槽8，球槽8的内部固定安装有滚珠9，安装槽3的内部活动安装有食罐17，食罐17的内部开设有食腔13，食罐17的顶部通过合页20铰接有顶盖19，食罐17的左侧固定安装有操作面板12，食罐17的内部开设有出料口10，食罐17的内部固定安装与出料口10连通的料管16，食罐17的内部固定安装有位于料管16右侧的电机15，电机15的型号可为ydk80-6，电机15的输出轴固定安装有位于料管16内部的绞龙11，料管16与绞龙11之间活动连接，且绞龙11位于落料孔14的下方，料管16的顶部开设有与食腔13连通的落料孔14，食罐17的底部固定安装有称重传感器7，称重传感器7的型号可为ntjh-10，称重传感器7位于隔板6的顶部，且称重传感器7与安装槽3不相接触，控制端5的右侧固定安装有与食罐17固定连接的线管18，滚珠9呈等距离环形分布，且滚珠9与食罐17相接触，出料口10呈倾斜状，且出料口10的左端呈开口状，线管18与底座1活动连接，线管18呈弹簧状，蓄电池4与控制端5电连接，控制端5分别与称重传感器7、操作面板12和电机15双向电连接，当需要检修时，可通过将食罐17向上提起，使食罐17脱离安装槽3，食罐17底部的称重传感器7也将被带出，即可直接对称重传感器7进行检修，通过向上将控制端5取出，再从限位环21内侧将控制端5和蓄电池4分别取出进行检修，操作简单快捷，无需拆卸机壳即可对称重传感器7和控制端5进行检修，同时电连接导线通过线管18内部，线管18可进行弹性伸缩，使用不同的长度，从而达到了便于检修的目的。

综上所述，该宠物定量喂食器，当需要检修时，可通过将食罐17向上提起，使食罐17脱离安装槽3，食罐17底部的称重传感器7也将被带出，即可直接对称重传感器7进行检修，通过向上将控制端5取出，再从限位环21内侧将控制端5和蓄电池4分别取出进行检修，操作简单快捷，无需拆卸机壳即可对称重传感器7和控制端5进行检修，同时电连接导线通过线管18内部，线管18可进行弹性伸缩，使用不同的长度，从而达到了便于检修的目的，解决了解决了现有技术中，喂食器能够定时定量喂食，由于内置的称重检测与内置的处理器等，当使用出现问题时，需要将整个机壳拆卸进行检修，十分不便的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
