DS1302时钟模块    ISD1820录放模块      SG3525频率PWM控制均可调模块 掉电存储模块           触摸延时控制模块      DS1232外部看门狗模块 心率血氧传感器模块  HX711模块 称重传感器 BH1750光强模块      DHT11温湿度模块

1 心率血氧传感器模块

1.1 简介

MA30100是一款集成有脉搏血氧仪和心率监测传感器的模块。该器件集成了两个LED、一个光电探测器,精工优化光学器件和低噪声模拟信号处理器,可检测脉搏血氧及心率信号。MAX30100采用1.8V和3,3V的电源电压。可通过软件来关断电源,待机模式下的电流消耗量可忽略不计,因而可以始终保持电源连接典型应用有健身辅助设备、医疗监控设备和可穿戴设备。

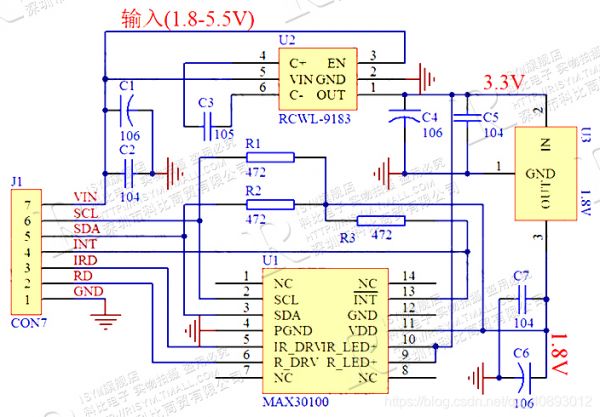

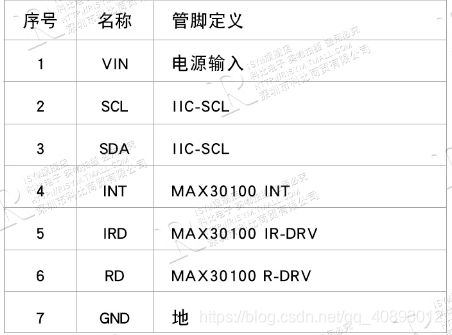

1.2 芯片引脚及电路





1.3 驱动程序                      点击下载

HX711模块 称重传感器

2.1 简介

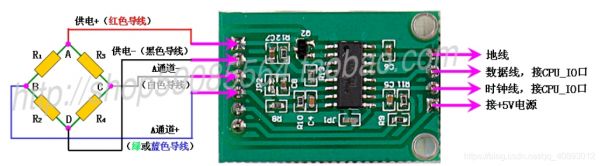

本模块采用24位高精度的A/D转换器芯片hx711,是一款专为高精度电子称而设计的,具有两路模拟通道输入,内部集成128倍增益可编程放大器。输入电路可配置为提供桥压的电桥式(如压力、称重)传感器模式,是一款理想的高精度、低成本采样前端模块。

本产品是-款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比,该芯片集成了包括稳压电源,片内时钟振荡器等其它同类型芯片所需要的外围电路,具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本,提高了整机的性能和可靠性。该芯片与后端MCU芯片的接口和编程非常简单,所有控制信号由管脚驱动,无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A或通道B,与其内部的低噪声可编程放大器相连。通道A的可编程增益为128 或64,对应的满额度差分输入信号幅值分别为土20mV或土40mV。通道B则为固定的32增益,用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源,系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上 电自动复位功能简化了开机的初始化过程。


产品特点:

1、两路可选择差分输入

2、片内低噪声可编程放大器,可选增益为64和128

3、片内稳压电路可直接向外部传感器和芯片内A/D转换器提供电源

4、片内时钟振荡器无需任何外接器件,必要时也可使用外接晶振或
时钟

5、.上电自动复位电路

6、简单的数字控制和串口通讯:所有控制由管脚输入,芯片内寄存
器无需编程

7、可选择10Hz或80Hz的输出数据速率

8、同步抑制50Hz和60Hz的电源干扰

9、耗电量(含稳压电源电路) :典型工作电流: <1.7mA,断电电流:
<1μ A

10、工作电压范围: 2.6~ 5.5V

11、工作温度范围: -20 ~ +85°C

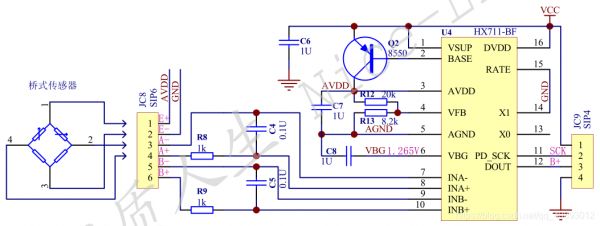

2.1 应用电路

2.3 驱动程序

sbit ADDO = P1^5;

sbit ADSK = P0^0;

unsigned long ReadCount(void)

{

unsigned long Count;

unsigned char i;

ADSK=0;

Count=0;

while(ADDO);

for (i=0;i<24;i++)

{

ADSK=1;

Count=Count<<1;

ADSK=0;

if(ADDO) Count++;

}

ADSK=1;

Count=Count^0x800000;

ADSK=0;

return(Count);

}
