宠物洗浴、梳妆一体设备的制作方法

本实用新型实施例涉及宠物洗浴设备技术领域，具体涉及一种宠物洗浴、梳妆一体设备。

背景技术：

随着经济的不断发展，国内宠物店已是遍地开花，在宠物店内给宠物洗澡美容已是宠物店日常最繁杂的工作，特别是给宠物洗浴时，由于宠物喜欢爬扶在浴池边沿上或在浴池底部乱动不配合洗浴助理操作，不仅造成水滴四溅弄脏地面、还要不断的纠正宠物的姿势以便洗浴操作，而且操作过程要弯着腰工作，长时间大幅度的弯腰工作，容易导致身体疲劳，费时费力，体力消耗巨大，腰酸背痛是每个洗浴助理最真实的感受，因此宠物洗浴助理已是宠物店最难招收的工种。

按照人体生理特征，站立工作时，宠物站台面位于人直立时双臂的活动范围内，劳动强度最小，不易疲劳，适宜长时间工作。现在市面大多是修于地面的浴池，宠物站台固定高度，工作时劳动强度极大，也有是能将浴缸整体升高的可升降浴缸（浴缸内的宠物站台不会动）和专利号201922029269.3公布的双升降专利技术，这些现有技术仅是一定程度上减轻洗浴助理的弯腰幅度，降低疲劳感。依照宠物天性，洗浴过程中喜欢爬在浴缸边沿上，因此，现有技术中的这些产品宠物总会将水溅出缸体外弄到地面上，没有办法从根本上解决所要解决的水滴四溅技术问题。

因此，需要一种宠物洗浴、梳妆一体设备，以克服上述问题的发生。

并且随着店面租金的不断上涨，店内空间管理越来越重要，一机多用，节约空间是宠物店主梦寐以求的理想用具。

技术实现要素：

为了解决实际应用过程中出现的问题，本实用新型实施例提供一种全新的宠物洗浴、梳妆一体设备，宠物站台可升降到需要的高度，如此以来，宠物站台在底部时便于对宠物用花洒冲洗，宠物站台在顶部时整个浴缸就变成一个宠物美容台，便于洗浴助理进行涂沐浴露、梳理及擦干水分吹干美容等操作，从而使洗浴助理避免弯腰工作，让高强度的劳动变成轻松的工作，本实用新型实施例提供了一种宠物洗浴、梳妆一体设备，包括底座、安装于所述底座的支架以及安装在所述底座或支架上的宠物站台和护栏；

所述宠物站台由动力组件驱动升降的方式安装于所述底座上或由动力组件驱动升降的方式安装在相对于底座旋转的安装在所述支架上；

所述护栏以固定方式安装于底座上或以旋转的方式安装于所述支架上。

本实用新型实施例的有益效果为：

宠物站台可升降到需要的高度，如此以来，宠物站台在底部时便于对宠物用花洒冲洗；宠物站台在顶部时整个设备就变成一个宠物美容台，便于洗浴助理进行涂沐浴露、梳理、剪毛及擦干水分吹干美容等操作，从而使洗浴助理避免弯腰工作，让高强度的劳动变成轻松的工作；

第一动力组件采用线性驱动单元驱动的菱形连杆，该机构空间占用小、可折叠，适用于本实用新型实施例的狭小空间，并且菱形连杆折叠后占用的高度也小，将空间尽可能多的预留出来；

护栏供宠物趴扶，避免宠物爬扶在浴缸边沿时水滴溅出缸外，从而从根本上解决水滴四溅，提高工作效率，彻底解决宠物洗浴助理难招的问题。

附图说明

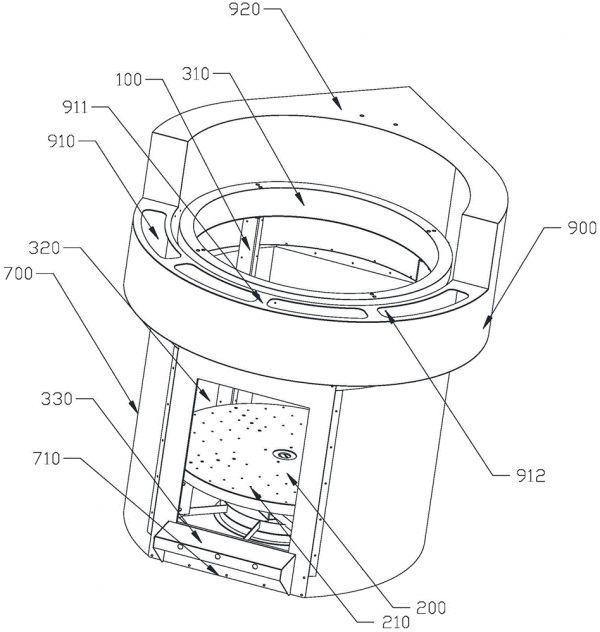

图1为宠物洗浴、梳妆一体设备一实施例的立体结构示意图；

图2为图1的爆炸视图；

图3为第一种运动方式对应的第一视角的立体结构示意图，其中为了示出内部结构，删除了侧壁和台面；

图4为第一种运动方式对应的第二视角的立体结构示意图，其中为了示出内部结构，删除了侧壁和台面；

图5为图4中区域z的局部放大图；

图6为第二种运动方式对应的爆炸视图；

图7为第二种运动方式所对应的结构原理图；

图8为宠物站台一实施例的立体结构示意图，其中示出了盖板；

图9为宠物站台一实施例的立体结构示意图，其中为了清楚显示操作凹槽、定位柱、支撑块的结构，未示出盖板；

图10为图8中截面a-a的剖视图；

图11为示出了第二种运动方式的结构原理图，即宠物站台只升降、护栏只旋转，其中的宠物站台位于底座上；

图12为图11中宠物站台上升到顶部的结构原理图；

图13为门一实施例的主视图，其中的门为折叠状态；

图14为图13的左视图；

图15为门一实施例的主视图，其中的门为打开状态；

图16为图15的左视图；

图17为第一种运动方式所对应的结构原理图，其中，同时示出了菱形连杆位于底部和顶部的情形；

图18为图17中区域y的局部放大图；

图19为第三种运动方式的结构原理图，即宠物站台只升降、护栏只旋转。

图中：

100、支架；

200、宠物站台；210、流水孔；220、操作凹槽；230、盖板；231、条形孔；232、定位柱；233、支撑块；

310、护栏；320、开口；330、脚踏板；

410、线性驱动单元；420、中间连接式菱形连杆；430、两端连接式菱形连杆；431、两端连接式菱形连杆的下端第一侧的铰接轴；432、两端连接式菱形连杆的下端第二侧的铰接轴；433、两端连接式菱形连杆的上端第一侧的铰接轴；434、两端连接式菱形连杆的上端第二侧的铰接轴；440、横向拉杆；451、电机；452、主动皮带轮；453、传动皮带；454、从动皮带轮；455、支架；456、圆锥滚子轴承；457、防水罩；458、主轴；4581、通过腔；459、导电滑环；460、防水接头；471、电机；472、主动皮带轮；473、传动皮带；474、从动皮带轮；475、轴承；

500、底座；

600、导向组件；610、导向轮；611、轮槽；620、导向杆；621、滑动部；630、支撑环；

700、侧壁；710、避让部；

800、台面；810、水槽；811、横拉部；812、孔洞；820、安装台面；

910、上门体；920、下门体；930、气压支撑杆；941、第一限位顶块；942、第二限位顶块；950、滑动柱。

具体实施方式

下面参照附图来描述本实用新型的优选实施方式。本领域技术人员应当理解的是，这些实施方式仅仅用于解释本实用新型的技术原理，并非旨在限制本实用新型的保护范围。

参见图1至图5，本实用新型实施例公开了一种宠物洗浴、梳妆一体设备，其包括底座500、安装于所述底座或支架100上的宠物站台200和护栏310；

所述宠物站台由动力组件驱动升降的方式安装于所述底座上或由动力组件驱动升降的方式安装在相对于底座旋转的安装在所述支架上；

所述护栏以固定方式安装于底座上或以旋转的方式安装于所述支架上。

宠物站台可升降到需要的高度，如此以来，宠物站台在底部时便于对宠物用花洒冲洗；宠物站台在顶部时整个设备就变成一个宠物美容台，便于洗浴助理进行涂沐浴露、梳理、剪毛及擦干水分吹干美容等操作，从而使洗浴助理避免弯腰工作，让高强度的劳动变成轻松的工作；第一动力组件采用线性驱动单元410驱动的菱形连杆，该机构空间占用小、可升降空间大，适用于本实用新型实施例中在狭小空间中长距离升降宠物站台，并且菱形连杆折叠后占用的高度也小，将空间尽可能多的预留出来；护栏供宠物趴扶，避免宠物爬扶在浴缸边沿时水滴溅出缸外，从而从根本上解决水滴四溅，提高工作效率，彻底解决宠物洗浴助理难招的问题。

如上所述，宠物平台的运动形式有只升降、升降的同时可旋转两种，护栏的运动形式有固定（相对于底座）、只旋转两种，因此，可根据实际的使用场景将上述二者的运动形式进行相应组合以得到不同的运动方式。

第一种运动方式为：宠物站台升降和旋转、护栏随着宠物站台旋转，如图1至图5所示，对不配合的宠物，通过旋转宠物站台使其符合洗浴操作，为防止洗浴过程中水溅出缸体外，本设计方案中在宠物站台与缸体外沿之间增加供宠物爬扶的护栏，避免宠物爬扶在浴缸边沿时水滴溅出缸外，从而从根本上解决水滴四溅，提高工作效率，彻底解决宠物洗浴助理难招的问题，实现该运动方式的一种结构为：所述支架在水平面内可旋转地安装于底座，其旋转可以通过第一动力组件驱动，也可以通过手动转动；所述宠物站台在第二动力组件的驱动下可升降地安装于所述支架；所述护栏固定于所述支架上。

第二种运动方式为：宠物站台升降和旋转、护栏固定，参见图6和图7，实现该运动方式的一种结构为：所述支架在水平面内可旋转地安装于所述底座，支架的旋转可以通过一第三动力组件驱动，也可以手动转动；

所述宠物站台在第四动力组件的驱动下可升降地安装于所述支架；

所述护栏固定于所述底座。具体地，护栏固定于底座（从图中可看出其直接固定于台面，台面与底座又固定），第三动力组件驱动整个支架转动，从而带动宠物站台和第四动力组件转动，另外，支架（准确地说导向杆）的上端固定有支撑环630，支撑环与护栏之间通过轴承（图中未画出）转动连接，从而实现护栏和台面相对于底座固定、宠物站台相对于底座可升降和转动。进一步的，上述轴承可限定支架的上端横摆幅度，防止支架的上端横摆过大，保证本实用新型实施例工作的稳定性。

第三种运动方式为：宠物站台只升降、护栏只旋转，参见图19，宠物站台仅做竖直方向的升降运动不做旋转运动，实现该运动方式的一种结构为：所述宠物站台在第五动力组件的驱动下可升降地安装于所述底座；所述支架在水平面内可旋转地安装于所述底座，支架的旋转可以由第六动力组件驱动，也可手动旋转，所述护栏固定于所述支架的上端。具体地，第六动力组件包括依次传动连接的电机471、主动皮带轮472、传动皮带473和从动皮带轮474，从动皮带轮固定于支架的底部，护栏固定于支架的顶部，从动皮带轮与底座之间通过转动支撑组件475可转动安装，该转动支撑组件包括两个开口相对并保持间距的u型槽4751，u型槽为与底座相适应的环状，两个u型槽相对的开口中部设置有滚珠4752，从而该转动支撑组件类似推力杆轴承，从而电机工作依次带动主动皮带轮、从动皮带轮、支架和护栏转动；第五动力组件为下述的两端连接式菱形连杆，此处不做重复描述，两端连接式菱形连杆下端的固定端固定于底座、下端的滑动端可滑动地安装于固定座，从而不需要下述的导向组件进行横向限位就可以稳定升降。

由上述三种运动方式可知，第一动力组件、第三动力组件和第五动力组件均为实现宠物站台或护栏的旋转，其区别仅在于宠物站台或护栏旋转的参照物不同，因此，第一动力组件、第三动力组件和第五动力组件可具备相同的传动方式，因此为了描述简便，下面仅以第一动力组件为例进行说明。

第一动力组件的一种结构为：如图17和图18所示，所述第一动力组件包括第一动力单元（如电机）和支架和主轴458，所述支架的下端通过圆锥滚子轴承与所述主轴可转动地安装于所述底座，所述第一动力单元与所述支架传动连接，所述主轴具有中空（中空腔室为t型等形状）的、供管线通过的管线通过腔4581，通过腔内安装有旋转接头（当线性驱动单元为电动推杆时，该旋转接头为导电滑环459，导电滑环的上端安装有防水接头460，导线经防水接头后连接至导线滑环），在通过腔的上端有带有防水接头的防水罩与通过腔密闭连接。第一动力单元可为电机451，电机的动力输出轴上安装有主动皮带轮452，主动皮带轮通过传动皮带453带动从动皮带轮454转动，从动皮带轮与支架455同轴固定连接，支架与导向杆固定连接，护栏固定于导向杆。通过主动皮带轮带动从动皮带轮转动，电机固定于底座上，电机的上方安装有防水罩，电机的动力输出轴上套装有主动皮带轮，主动皮带轮通过皮带驱动从动皮带轮转动，从动皮带轮与支架同轴固定连接，主轴固定于底座，以带动支架在水平面内转动，从而带动宠物台和护栏同步转动。

由上述三种运动方式可知，第二动力组件、第四动力组件和第六动力组件均为实现宠物站台的升降，其区别仅在于宠物站台升降的参照物、亦即宠物站台所安装的零件不同，因此，第二动力组件、第四动力组件和第六动力组件可具备相同的传动方式，因此为了描述简便，下面仅以第二动力组件为例进行说明。

第二动力组件的第一种结构（菱形连杆的第一种结构）为：如图2至图6所示，所述第二动力组件包括线性驱动单元410、菱形连杆和横向拉杆440，其中：

所述菱形连杆包括两个平行布置的中间连接式菱形连杆420，所述中间连接式菱形连杆的下端中部的铰接轴铰接于所述支架，所述中间连接式菱形连杆的上端中部的铰接轴铰接于所述支架；

两个平行布置的所述中间连接式菱形连杆水平方向上两侧相对应的铰接轴之间分别通过一个所述横向拉杆固定；

所述线性驱动单元安装于两个所述横向拉杆之间。

线性驱动单元水平，该设置下，线性驱动单元始终保持水平，保证对菱形连杆持续提供稳定的推力或拉力，同时，当菱形连杆充分折叠后，使得线性驱动单元到折叠后的菱形连杆的上端的距离、到折叠后的菱形连杆的下端的距离相等，竖直方向线性驱动单元不会超出折叠后的菱形连杆，不会占用额外空间，提高了空间利用率。

进一步需要说明的是，线性驱动单元可为电动推杆，当然其还可为气缸、液压缸等。优先选用电动推杆，其具有体积小、功率大、精度高等优点。

第二动力组件的第二种结构为（菱形连杆的第二种结构）为：参见图7，所述第二动力组件包括线性驱动单元、菱形连杆和横向拉杆，其中：

所述菱形连杆为两个平行布置的两端连接式菱形连杆430，所述两端连接式菱形连杆的下端第一侧的铰接轴431固定于所述支架，所述两端连接式菱形连杆的下端第二侧的铰接轴432（通过滑块机构）可滑动地安装于所述支架，所述两端连接式菱形连杆的上端第一侧的铰接轴433固定于所述宠物站台，所述两端连接式菱形连杆的上端第二侧的铰接轴434（通过滑块机构）可滑动地安装于所述宠物站台；

两个平行布置的所述两端连接式菱形连杆水平方向上两侧相对应的铰接轴之间分别通过一个所述横向拉杆固定；

所述线性驱动单元安装于两个所述横向拉杆之间。

两端连接式菱形连杆可不使用导向组件也可以具有一定的防倾斜作用。

需要说明的是，所述宠物站台与所述支架或所述护栏之间安装有至少两个导向组件600，至少两个导向组件的第一种方式为：参见图4和图5，其均匀布置在所述宠物站台的周侧，每个所述导向组件均包括导向轮610和导向杆620，所述导向杆竖直设置，所述导向杆固定于所述支架、所述护栏或者为所述护栏的一部分，所述导向杆朝向所述宠物站台的轴线的一侧形成滑动部621；所述导向轮在竖直平面内可转动地安装于所述宠物站台的下方，所述导向轮具有与所述滑动部配合的轮槽611，通过轮槽与滑动部的配合，对宠物站台的升降进行导向，防止宠物站台横向的摆动，保证宠物平台顺畅地升降。

至少两个导向组件的第二种方式为：所述至少两个导向组件分别布置在所述宠物站台底侧、所述支架上或所述护栏的底侧，每个所述导向组件均包括导向轮和导轨，所述导轨分别安装在所述宠物站台的底侧、所述支架上或所述护栏上，所述导向轮安装在包括菱形连杆的二个侧臂上、与导轨形成滑动部。

另外，还包括所述底座、侧壁700和台面800，所述底座位于下方并开有出水口，侧壁位于底座上并支撑位于其上的台面，所述侧壁开有供宠物进出的门，所述台面为中间中空的台状物，中空部分可供宠物台升降，在中空的外侧靠人操作的一侧设有下凹的水槽810，水槽的内侧下端面开设有供水流出的孔洞812，在中空的外侧靠人操作的对侧安装有花洒和控制开关。需要说明的是，当本实用新型实施例为第一种运动方式时，该控制开关为控制第一动力组件、第二动力组件是否工作、怎么工作（升降的上止点或下止点、升降速度、旋转速度等参数）；同理，当本实用新型实施例为第二种运动方式时，该控制开关为控制第三动力组件、第四动力组件是否工作、怎么工作；当本实用新型实施例为第三种运动方式时，该控制开关为控制第五动力组件、第六动力组件是否工作、怎么工作。由于电机的控制装置、线性驱动单元（如电动推杆）的控制装置已被本领域技术人员所成熟、广泛应用，因此，不就其具体形式进行展开。

还需要说明的是，位于操作侧的侧壁的底部内收，以形成容纳作业人员脚部的避让部。从而安装用脚控制的各种开关从而使得作业人员脚部可深入到侧壁的下方，重心能够更加靠近宠物站台，方便操作。同时可将手解放出来用于对宠物的洗浴等操作，提高了作业效率。

宠物可通过门（图中未画出）进入下降到底部的宠物平台上，方便出入，另外，为了进一步方便宠物的进出，在侧壁上还安装有脚踏板330，该脚踏板位于安装门的开口320的下方。

通过台面上的、开口向上的水槽910，对溅出的水进行收集，避免或至少减少溅到周围，方便后期的打扫、清洁。收集到水槽的水又可通过泄水口回流至由底座侧壁构成的缸体内，然后由底座的出水口排出。另外，考虑到安装在建筑物的阴角处，台面的一侧或二侧向外延伸形成90°安装台面820，从而与阴角贴合。还需要说明的是，安装台面与阴角贴合，内收的避让部710位于侧壁的下端，并且与安装台面相反，也就是说位于水槽的下方，避让部为操作人员提供了放脚部的空间，使得操作人员能够极可能地靠近宠物，以方便操作，降低了劳动强度。

另外，侧壁开有供宠物进出的门，参见图13至和图16，所述门包括上门体910、下门体920、气压支撑杆930、第一限位顶块941和第二限位顶块942，所述下门体的下端铰接于所述侧壁的开口的下端，所述上门体朝向所述侧壁的开口的一侧铰接于所述下门体的上端；所述上门体通过滑块机构（如图13至图16所示，该滑块结构包括圆柱状的滑动柱950，滑动柱固定于上门体的左右两侧，侧壁的开口上设置有供滑动柱往复滑动的滑槽）可滑动地安装于所述开口的左右两侧，所述气压支撑杆的下端铰接于所述开口的下方并且位于所述侧壁的外侧，所述气压支撑杆的上端铰接于所述上门的内侧，所述上门体、下门体折叠成水平状态下固定于所述侧壁的所述第一限位顶块与固定于所述下门体的所述第二限位顶块抵紧。该结构的门，气压支撑杆完全打开时，上门体、下门体将侧壁的开口进行封堵；当气压撑杆收缩时，上门体的下端、下门体的上端向侧壁的外部转动，最终第一限位顶块抵紧在第二限位顶块，上门体、下门体折叠在一起并且保持水平，上门体的上表面（对应打开状态的外表面）便能够供宠物踩踏，结构简单。需要说明的是，第一限位顶块、第二限位顶块均为等腰直角三角形的薄板，其斜边所位于的面固定于侧壁、第一限位顶块，门折叠后两个直角三角形的直角边抵紧并贴合在一起。

进一步需要说明的是，参见图8至图10，所述宠物站台为两侧对称的、设置有两个可拆装的活动板的板状物，活动板拆开后宠物台台面呈h状，从而使得宠物的四肢可以站立在h型板面的非镂空处。其具体结构为：所述宠物站台的至少一侧设置操作凹槽220，所述操作凹槽上可启闭地安装有盖板230，所述宠物站台为圆形薄板。所述操作凹槽为两个，两个所述操作凹槽对称布置在所述宠物站台的两相反侧。

当洗浴完成，需要对宠物进行擦干、修剪时，将盖板打开，宠物的两个前肢跨在一个操作凹槽两侧，宠物的两个后肢跨在另一个操作凹槽的两侧，从而方便毛巾、剪刀等工具或手进入前胸及后胯下，以进行相应的操作。

需要说明的是，盖板安装在操作凹槽的一种方式：

盖板上设置有条形孔231，操作凹槽的两侧分别固定有一个定位柱232，条形孔与定位柱间隙配合，通过抽拉盖板，使得条形孔的内端抵住定位柱后外侧向下翻转，从而将操作凹槽漏出，并且，此时，操作凹槽处仍被盖板的内端遮挡，一定程度上避免了宠物踩空，保证宠物安全，从而盖板可抽拉，操作凹槽的底部下端固定有支撑块233，当盖板推到其内端与操作凹槽抵住的时候，盖板的内端的下边缘由支撑块向上托起，保证了盖板的位置。还需要说明的是，定位柱具有一定的锥度，以保证其程度一定的情况下增大与盖板的接触面积，从而减小了单位面积上盖板的受力，从而使得盖板的厚度可以做的很薄，满足轻量化要求。

还需要说明的是，宠物站台上开设有贯穿其厚度方向的流水孔210，洗浴的水可经该流水孔或宠物站台与侧壁之间的缝隙流下。

需要说明的是，在本实用新型的描述中，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示方向或位置关系的术语是基于附图所示的方向或位置关系，这仅仅是为了便于描述，而不是指示或暗示所述装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

此外，还需要说明的是，在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域技术人员而言，可根据具体情况理解上述术语在本实用新型中的具体含义。

术语“包括”或者任何其它类似用语旨在涵盖非排他性的包含，从而使得包括一系列要素的过程、物品或者设备/装置不仅包括那些要素，而且还包括没有明确列出的其它要素，或者还包括这些过程、物品或者设备/装置所固有的要素。

至此，已经结合附图所示的优选实施方式描述了本实用新型的技术方案，但是，本领域技术人员容易理解的是，本实用新型的保护范围显然不局限于这些具体实施方式。在不偏离本实用新型的原理的前提下，本领域技术人员可以对相关技术特征作出等同的更改或替换，这些更改或替换之后的技术方案都将落入本实用新型的保护范围之内。

技术特征：

1.一种宠物洗浴、梳妆一体设备，其特征在于，包括底座、安装于所述底座的支架以及安装在所述底座或支架上的宠物站台和护栏；

所述宠物站台由动力组件驱动升降的方式安装于所述底座上或由动力组件驱动升降的方式安装在相对于底座旋转的安装在所述支架上；

所述护栏以固定方式安装于底座上或以旋转的方式安装于所述支架上。

2.根据权利要求1所述的宠物洗浴、梳妆一体设备，其特征在于，所述支架在水平面内可旋转地安装于底座；

所述宠物站台在第二动力组件的驱动下可升降地安装于所述支架；

所述护栏固定于所述支架上。

3.根据权利要求1所述的宠物洗浴、梳妆一体设备，其特征在于，所述支架在水平面内可旋转地安装于所述底座；

所述宠物站台在第四动力组件的驱动下可升降地安装于所述支架；

所述护栏固定于所述底座。

4.根据权利要求1所述的宠物洗浴、梳妆一体设备，其特征在于，所述宠物站台在第五动力组件的驱动下可升降地安装于所述底座；

所述支架在水平面内可旋转地安装于所述底座，所述护栏固定于所述支架上。

5.根据权利要求2、3或4所述的宠物洗浴、梳妆一体设备，其特征在于，还包括第一动力组件，所述第一动力组件包括第一动力单元、支架和主轴，所述支架的下端与所述主轴可转动地安装于所述底座，所述第一动力单元与所述支架传动连接，所述主轴具有中空的、供管线通过的管线通过腔，通过腔内安装有旋转接头，在通过腔的上端有带有防水接头的防水罩与通过腔密闭连接。

6.根据权利要求5所述的宠物洗浴、梳妆一体设备，其特征在于，还包括第二动力组件，所述第二动力组件包括线性驱动单元、菱形连杆和横向拉杆，其中：

所述菱形连杆包括两个平行布置的中间连接式菱形连杆，所述中间连接式菱形连杆的下端中部的铰接轴铰接于所述支架，所述中间连接式菱形连杆的上端中部的铰接轴铰接于所述支架；

两个平行布置的所述中间连接式菱形连杆水平方向上两侧相对应的铰接轴之间分别通过一个所述横向拉杆固定；

所述线性驱动单元安装于两个所述横向拉杆之间。

7.根据权利要求5所述的宠物洗浴、梳妆一体设备，其特征在于，还包括第二动力组件，所述第二动力组件包括线性驱动单元、菱形连杆和横向拉杆，其中：

所述菱形连杆为两个平行布置的两端连接式菱形连杆，所述两端连接式菱形连杆的下端第一侧的铰接轴固定于所述支架，所述两端连接式菱形连杆的下端第二侧的铰接轴可滑动地安装于所述支架，所述两端连接式菱形连杆的上端第一侧的铰接轴固定于所述宠物站台，所述两端连接式菱形连杆的上端第二侧的铰接轴可滑动地安装于所述宠物站台；

两个平行布置的所述两端连接式菱形连杆水平方向上两侧相对应的铰接轴之间分别通过一个所述横向拉杆固定；

所述线性驱动单元安装于两个所述横向拉杆之间。

8.根据权利要求5所述的宠物洗浴、梳妆一体设备，其特征在于，所述宠物站台与所述支架或所述护栏之间安装有至少两个导向组件；

所述至少两个导向组件均匀布置在所述宠物站台的周侧，每个所述导向组件均包括导向轮和导向杆，所述导向杆竖直设置，所述导向杆固定于所述支架、所述护栏或者为所述护栏的一部分，所述导向杆朝向所述宠物站台的轴线的一侧形成滑动部；所述导向轮在竖直平面内可转动地安装于所述宠物站台的下方，所述导向轮具有与所述滑动部配合的轮槽；或者，

所述至少两个导向组件分别布置在所述宠物站台底侧、所述支架上或所述护栏的底侧，每个所述导向组件均包括导向轮和导轨，所述导轨分别安装在所述宠物站台的底侧、所述支架上或所述护栏上，所述导向轮安装在包括菱形连杆的二个侧臂上、与导轨形成滑动部。

9.根据权利要求8所述的宠物洗浴、梳妆一体设备，其特征在于，还包括所述底座、侧壁和台面，所述底座位于下方并开有出水口，侧壁位于底座上并支撑位于其上的台面，所述侧壁开有供宠物进出的门或所述侧壁未开有供宠物进出的门，所述台面为中间中空的台状物，中空部分可供宠物台升降，在中空的外侧靠人操作的一侧设有下凹的水槽，水槽的内侧下端面开设有供水流出的孔洞，在中空的外侧靠人操作的对侧安装有花洒和控制开关；

所述侧壁开有供宠物进出的门，所述门包括上门体、下门体、气压支撑杆、第一限位顶块和第二限位顶块，所述下门体的下端铰接于所述侧壁的开口的下端，所述上门体朝向所述侧壁的开口的一侧铰接于所述下门体的上端；所述上门体通过滑块机构可滑动地安装于所述开口的左右两侧，所述气压支撑杆的下端铰接于所述开口的下方并且位于所述侧壁的内侧，所述气压支撑杆的上端铰接于所述上门的内侧，所述上门体、下门体折叠成水平状态下固定于所述侧壁的所述第一限位顶块与固定于所述下门体的所述第二限位顶块抵紧。

10.根据权利要求8所述的宠物洗浴、梳妆一体设备，其特征在于，所述宠物站台为两侧对称的、设置有两个可拆装的活动板的板状物，活动板拆开后宠物台台面呈h状。

技术总结
本实用新型实施例涉及宠物洗浴设备技术领域，具体涉及一种宠物洗浴、梳妆一体设备，包括底座、安装于所述底座的支架以及安装在所述底座或支架上的宠物站台和护栏，宠物站台可升降、旋转，护栏可旋转和固定。本实用新型实施例的有益效果为：一机多用，节约宠物店宝贵空间；宠物站台在底部时便于对宠物用花洒冲洗；宠物站台在顶部时整个设备就变成一个宠物美容台，便于洗浴助理进行涂沐浴露、梳理、剪毛及擦干水分吹干美容等操作，从而使洗浴助理避免弯腰工作，让高强度的劳动变成轻松的工作；环绕在宠物站台设置的护栏供宠物趴扶，避免宠物爬扶在浴缸边沿时水滴溅出缸外，从而从根本上解决水滴四溅，提高工作效率，彻底解决宠物洗浴助理难招的问题。

技术研发人员：张兴柱
受保护的技术使用者：张兴柱
技术研发日：2020.12.22
技术公布日：2021.08.24
