基于STM32单片机宠物猫管理系统温湿度检测无线设计21

21-188、STM32的宠物猫管理系统设计-LCD1602-DHT11-DS18B20-HX711-风扇-WiFi-RELAY

产品功能描述：

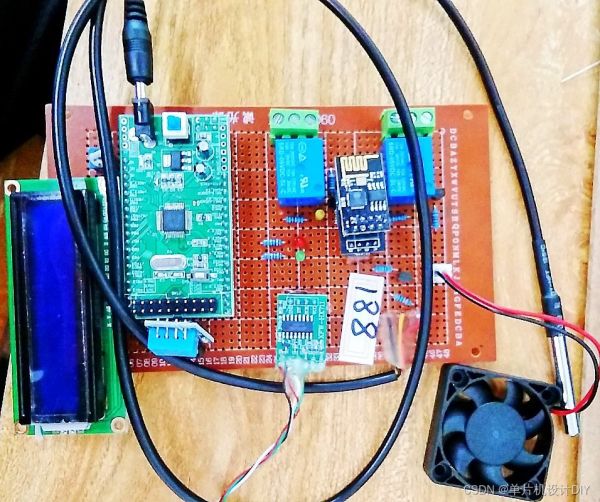

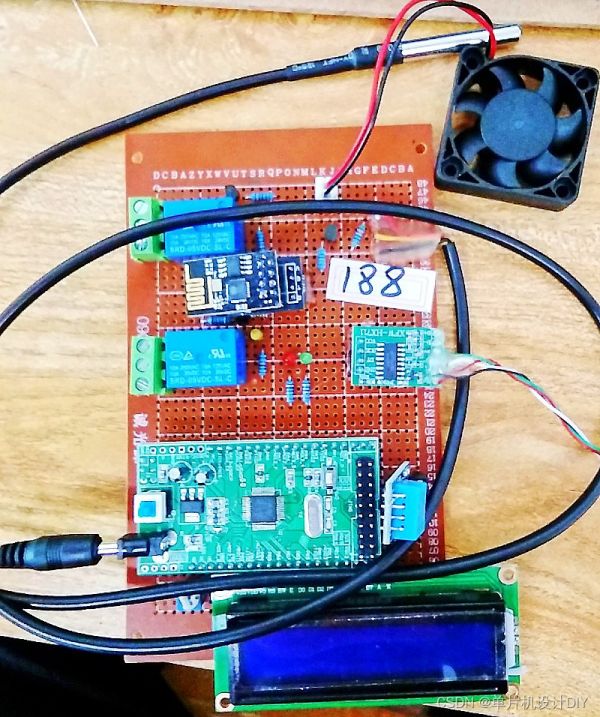

本设计由STM32F103C8T6单片机电路核心板电路+LCD1602液晶显示电路+RTC内部时钟电路+DHT11温湿度检测电路+DS18B20温度检测电路+HX711称重检测电路（0-5Kg称重）+风扇启动电路+WiFi-ESP8266模块电路+2路继电器控制电路组成。

1、LCD1602液晶实时显示当前时间、环境温湿度以及猫咪的体温、猫咪的体重。

2、通过DHT11检测环境温度，如果环境的温度不在A-B摄氏度或者湿度不在C-D之间，则风扇启动，否则风扇不启动。

3、通过手机wifi串口助手APP可以设置2个继电器（分别对应水和实物）打开的时间段。通过手机APP可以校准时间。通过app可以设置ABCD值。

4、通过DS18B20检测猫咪体温，如果当前猫咪的体温在37.8~39.5之间，则同时红灯灭绿灯亮，否则红灯亮绿灯灭。

RTC20201215142011       //设置RTC时间为2020年12月15日14电0分11秒，星期自动计算

SET-A18                 //设置DHT11温度低阈值为18

SET-B46                 //设置DHT11温度高阈值为46

SET-C23                 //设置DHT11湿度低阈值为23

SET-D79                 //设置DHT11湿度高阈值为79

SET-TF1420-1421         //设置喂食继电器工作时间段为14:20-14:21

SET-TD0934-0935         //设置喂水继电器工作时间段为09:34-09:35
