环保共享宠物系统的制作方法

来源：萌宠菠菠乐园时间：2024-10-26 04:54

环保共享宠物系统的制作方法

[0001]
本发明涉及共享技术领域，具体是环保共享宠物系统。

背景技术：

[0002]
随着国家经济水平的快速发展，同时人们生活水平也逐渐提高，现代社会人们越来越独立，老龄化越来越严重，宠物是人感情的寄托，能有效满足人们的心理需要。宠物正在成为不少家庭里的新成员，饲养宠物的人越来越多的两个重要原因，宠物能给人们带来欢乐，宠物走入寻常百姓家中，家庭动物是指那些适合于家庭饲养、用于丰富人类精神生活、提高生活质量的动物，又称伴侣动物或宠物，这些名称的概念十分相近，但将它们称为家庭动物，其含义则更为全面和准确。
[0003]
在宠物自由玩耍的过程中，宠物有可能突然横穿马路，存在极大的安全隐患；宠物跑丢了易受到突然的惊吓；并且容易被不知品种的狗配种了，而饲养者忘记带遛宠物用具是最主要的原因，人与动物的不协调，由于大多数宠物饲养者环保意识较差，犬猫在小区或公共场所随意大小便，严重污染了我们的生活环境，也产生了动物疾病引起流行的可能，因此，本领域技术人员提供了环保共享宠物系统，以解决上述背景技术中提出的问题。

技术实现要素：

[0004]
1．要解决的技术问题针对现有技术中存在的问题，本发明的目的在于提供环保共享宠物系统，具备可售卖宠物的用品、食品、药品，方便了宠物的需要品，同时可共享牵引绳、嘴套、宠物鞋、宠物雨衣等宠物用品，避免养宠物者溜宠物时忘记带必备品造成的一系列问题，同时提供可降解的便袋，避免动物所处排泄，影响环境卫生的优点，解决了因饲养人员忘记带必备品，导致狗横穿马路、受到惊吓以及被不知名宠物配种，且宠物随意排泄影响环境卫生的问题。
[0005]
2．技术方案1.为解决上述问题，本发明提供如下技术方案：环保共享宠物系统，包括弧形柜体、移动终端和通信模块，所述弧形柜体的内部设置有共享系统服务器，所述共享系统服务器与移动终端双向信号连接，所述弧形柜体内壁的正面设置有共享区，所述弧形柜体的内壁左侧设置有智能便袋区，所述弧形柜体的内壁左侧设置有售卖区；所述共享区包括有共享柜，所述共享柜的正面中部设置有触摸屏幕，所述共享柜的正面设置有位于触摸屏幕下方的条形码扫描器，所述共享柜的内部设置有共享系统主机，所述共享系统主机通过通信模块与共享系统服务器双向信号连接，所述条形码扫描器的输出端与共享系统主机的输入端电性连接，所述共享系统主机的输出端电性连接有条形码生成模块，所述触摸屏幕与共享系统主机双向电性连接，所述且共享系统主机的输出端电性连接有二维码生成模块，所述二维码生成模块的输出端与触摸屏幕电性连接，且移动终端触摸屏幕信号连接，且共享柜的内部设置有abc验钞机，所述共享柜的正面设置有与abc验钞机相适配，所述共享柜的正面设置有若干数量的电磁柜门，且共享柜的内部设置有uv紫外
线灯，所述电磁柜门和uv紫外线灯的输入端与共享系统主机均电性连接，所述共享系统主机的输入端电性连接有计时计费模块，所述计时计费模块与共享系统服务器双向信号连接；所述智能便袋区包括有便袋回收系统主机和数量为两个的垃圾箱，所述便袋回收系统主机通过通信模块与共享系统服务器双向信号连接，其中一个所述垃圾箱为便箱，另外一个所述垃圾箱为毛发箱，两个垃圾箱的上端均设置有便箱电磁柜门，所述便袋回收系统主机的输出端与便箱电磁柜门电性连接，且便箱电磁柜门的一侧设置有光电传感器，所述光电传感器的输出端与便袋回收系统主机电性连接，所述便袋回收系统的输出端电性连接有便袋存放柜，且智能便袋区也包括有触摸屏幕、二维码生成模块和abc验钞机；所述共享柜的正面设置有摄像头，所述售卖区包括有售卖柜，所述售卖柜的内部设置有售卖系统主机，所述摄像头的输出端与售卖系统主机电性连接，所述售卖柜的内部设置有宠物特征模型，所述宠物特征模型输入端与售卖系统主机电性连接，所述宠物特征模型的输出端电性连接有商品推荐模块，所述商品推荐模块的输出端与共享系统服务器信号连接，且售卖区也包括有触摸屏幕、二维码生成模块和abc验钞机。
[0006]
优选的，所述弧形柜体的顶部固定安装有顶棚，且顶棚的顶部固定连接有标识安装板。
[0007]
优选的，所述移动终端为具有通讯功能的移动设备，所述移动终端可为手机、平板和智能手表中的一种或多种，且移动终端的内部预装有平台app。
[0008]
优选的，所述售卖柜的内部设置与货架，且售卖柜的一侧下方设置有取货口。
[0009]
优选的，所述便袋区预装有可降解的环保袋。
[0010]
优选的，所述便箱电磁柜门的一侧设置有传感器感应区，且传感器感应区的数量为两个。
[0011]
优选的，所述共享区的内部设置有gps模块，所述gps模块的输出端与共享系统服务器电性连接。
[0012]
优选的，所述顶棚为不锈钢材料构件，且顶棚的表面涂覆有耐腐蚀涂层。
[0013]
优选的，所述售卖柜的内部自带出货机构，且出货机构为具有顶出功能的构件。
[0014]
与现有技术相比，本发明的有益效果是：1、本方案，共享区可共享牵引绳、嘴套、宠物鞋、宠物雨衣等宠物用品，以便养宠物者溜宠物时忘记带必备品，能够从共享区选择需要的物品，避免忘记遛宠物物品导致宠物乱跑或其他意外事故发生，且售卖区可售卖宠物用品食物药品等，在需要购买时在触摸屏幕上选择要购买的用品的名称，会出现商品的品牌名称，再选择要购买的品牌，在机器上选择要购买的商品支持线上、线下支付，同时装有可降解的环保袋子，宠物大小便时可选择使用，用过之后投入便箱即可，可充分的解决宠物随地大小便等破坏环境卫生等问题，另外便箱电磁柜门上设置有光电传感器，手伸过来扔垃圾可自动开关门，防止气味外流，在户外给宠物梳理的毛发可放在毛发区，同时通过设置uv紫外线灯的作用下，可自动对共享用品进行消毒杀菌，使共享用品更加卫生，解决了因饲养人员忘记带必备品，导致狗横穿马路、受到惊吓以及被不知名宠物配种，且宠物随意排泄影响环境卫生的问题。
[0015]
2、该环保共享宠物系统，通过设置顶棚，可为弧形柜体进行防护，起到了遮风挡雨的效果，使该设备能够放置到室外环境，适用范围更广。
[0016]
3、该环保共享宠物系统，手机等移动设备是目前人们使用最为频繁的设备，使该设备的共享物品以及售卖产品的付款更加方便。
[0017]
4、该环保共享宠物系统，环保袋具有可降解效果，使用更加环保，不易造成污染。
[0018]
5、该环保共享宠物系统，在需要丢放便袋时，将手伸到传感器感应区，此时光电传感器传递信号给便袋回收系统主机，此时便袋回收系统主机控制便箱电磁柜门开启，将便袋放置到垃圾箱内部后，手脱离传感器感应区，柜门即可自动关闭，使用十分方便。
[0019]
6、该环保共享宠物系统，通过gps模块对该设备进行定位，方便后续工作人员前往设备点放置物品或对设备进行维修。
附图说明
[0020]

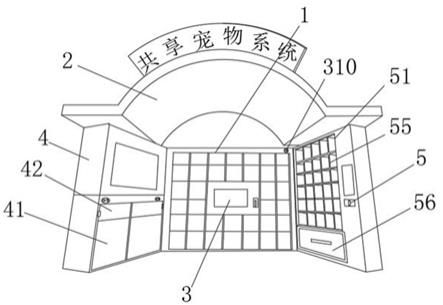

图1为本发明的结构示意图；图2为本发明便袋区的结构示意图；图3为本发明售卖区的结构示意图；图4为本发明共享区的系统流程图；图5为本发明便袋区的系统流程图；图6为本发明便袋区的系统流程图；图7为本发明售卖区的系统流程图。
[0021]
图中：1、弧形柜体；2、顶棚；3、共享区；31、共享柜；32、触摸屏幕；33、条形码扫描器；34、共享系统主机；35、条形码生成模块；36、二维码生成模块；37、电磁柜门；38、uv紫外线灯；39、计时计费模块；310、摄像头；4、便袋区；41、垃圾箱；42、便箱电磁柜门；43、便袋回收系统主机；44、光电传感器；45、便袋存放柜；5、售卖区；51、售卖柜；52、宠物特征模型；53、售卖系统主机；54、商品推荐模块；55、货架；56、取货口；6、共享系统服务器；7、移动终端；8、gps模块。
具体实施方式
[0022]
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0023]
在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0024]
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0025]
请参阅图1～7，本发明实施例中，环保共享宠物系统，包括弧形柜体1、移动终端7和通信模块，弧形柜体1的内部设置有共享系统服务器6，共享系统服务器6与移动终端7双向信号连接，弧形柜体1内壁的正面设置有共享区3，弧形柜体1的内壁左侧设置有智能便袋区4，弧形柜体1的内壁左侧设置有售卖区5；共享区3包括有共享柜31，共享柜31的正面中部设置有触摸屏幕32，共享柜31的正面设置有位于触摸屏幕32下方的条形码扫描器33，共享柜31的内部设置有共享系统主机34，共享系统主机34通过通信模块与共享系统服务器6双向信号连接，条形码扫描器33的输出端与共享系统主机34的输入端电性连接，共享系统主机34的输出端电性连接有条形码生成模块35，触摸屏幕32与共享系统主机34双向电性连接，且共享系统主机34的输出端电性连接有二维码生成模块36，二维码生成模块36的输出端与触摸屏幕32电性连接，且移动终端7触摸屏幕32信号连接，且共享柜31的内部设置有abc验钞机，共享柜31的正面设置有与abc验钞机相适配，共享柜31的正面设置有若干数量的电磁柜门37，且共享柜31的内部设置有uv紫外线灯38，电磁柜门37和uv紫外线灯38的输入端与共享系统主机34均电性连接，共享系统主机34的输入端电性连接有计时计费模块39，计时计费模块39与共享系统服务器6双向信号连接；智能便袋区4包括有便袋回收系统主机43和数量为两个的垃圾箱41，便袋回收系统主机43通过通信模块与共享系统服务器6双向信号连接，其中一个垃圾箱41为便箱，另外一个垃圾箱41为毛发箱，两个垃圾箱41的上端均设置有便箱电磁柜门42，便袋回收系统主机43的输出端与便箱电磁柜门42电性连接，且便箱电磁柜门42的一侧设置有光电传感器44，光电传感器44的输出端与便袋回收系统主机43电性连接，便袋回收系统主机43的输出端电性连接有便袋存放柜45，且智能便袋区4也包括有触摸屏幕32、二维码生成模块36和abc验钞机；共享柜31的正面设置有摄像头310，售卖区5包括有售卖柜51，售卖柜51的内部设置有售卖系统主机53，摄像头310的输出端与售卖系统主机53电性连接，售卖柜51的内部设置有宠物特征模型52，宠物特征模型52输入端与售卖系统主机53电性连接，宠物特征模型52的输出端电性连接有商品推荐模块54，商品推荐模块54的输出端与共享系统服务器6信号连接，且售卖区5也包括有触摸屏幕32、二维码生成模块36和abc验钞机，通过摄像头对弧形柜体1内侧的宠物进行影像采集，然后通过宠物特征模型52内预先设定模型判断出宠物的大小以及品种，并由商品推荐模块54为饲养者推荐适合宠物的产品，方便使用者选择。
[0026]
进一步的，弧形柜体1的顶部固定安装有顶棚2，且顶棚2的顶部固定连接有标识安装板，通过设置顶棚2，可为弧形柜体1进行防护，起到了遮风挡雨的效果，使该设备能够放置到室外环境，适用范围更广。
[0027]
进一步的，移动终端7为具有通讯功能的移动设备，移动终端7可为手机、平板和智能手表中的一种或多种，且移动终端7的内部预装有平台app，手机等移动设备是目前人们使用最为频繁的设备，使该设备的共享物品以及售卖产品的付款更加方便，平台app为自主研发软件，内置该设备的定位以及产品情况。
[0028]
进一步的，售卖柜51的内部设置与货架55，且售卖柜51的一侧下方设置有取货口56，售卖柜51的内部自带出货机构，且出货机构为具有顶出功能的构件，售卖柜51的出货机构为现有无人售卖技术中应用较为成熟的技术，在此不做赘述。
[0029]
进一步的，便袋区4预装有可降解的环保袋，环保袋具有可降解效果，使用更加环保，不易造成污染。
[0030]
进一步的，便箱电磁柜门42的一侧设置有传感器感应区，且传感器感应区的数量为两个，在需要丢放便袋时，将手伸到传感器感应区，此时光电传感器44传递信号给便袋回收系统主机43，此时便袋回收系统主机43控制便箱电磁柜门42开启，将便袋放置到垃圾箱41内部后，手脱离传感器感应区，柜门即可自动关闭，使用十分方便。
[0031]
进一步的，共享区3的内部设置有gps模块8，gps模块8的输出端与共享系统服务器6电性连接，通过gps模块8对该设备进行定位，方便后续工作人员前往设备点放置物品或对设备进行维修。
[0032]
进一步的，顶棚2为不锈钢材料构件，且顶棚2的表面涂覆有耐腐蚀涂层，使顶棚2的耐腐蚀效果更好，使用更加耐久。
[0033]
本发明的工作原理是：共享区3可共享牵引绳、嘴套、宠物鞋、宠物雨衣等宠物用品，以便养宠物者溜宠物时忘记带必备品，能够从共享区3选择需要的物品，避免忘记遛宠物物品导致宠物乱跑或其他意外事故发生，且售卖区5可售卖宠物用品食物药品等，在需要购买时在触摸屏幕32上选择要购买的用品的名称，会出现商品的品牌名称，再选择要购买的品牌，在机器上选择要购买的商品支持线上、线下支付，同时装有可降解的环保袋子，宠物大小便时可选择使用，用过之后投入便箱即可，可充分的解决宠物随地大小便等破坏环境卫生等问题，另外便箱电磁柜门42上设置有光电传感器44，手伸过来扔垃圾可自动开关门，防止气味外流，在户外给宠物梳理的毛发可放在毛发区，同时通过设置uv紫外线灯38的作用下，可自动对共享用品进行消毒杀菌，使共享用品更加卫生，解决了因饲养人员忘记带必备品，导致狗横穿马路、受到惊吓以及被不知名宠物配种，且宠物随意排泄影响环境卫生的问题；在需要使用共享用品时，线下操作：在触摸屏幕32上选择需要共享的用品，根据宠物的类型名称来选择体型（大型宠物、中型宠物、小型宠物），选择好物品后，确认借出，由条形码生成模块35生成条形码小票，并吐出小票，使用者拿走小票，此时共享系统主机34控制电磁柜门37弹开，拿走物品后关上柜门即可完成物品的借出，在需要归还物品时，将条形码小票对准条形码扫描器33，此时共享系统主机34控制电磁柜门37开启，归还物品后关闭柜门即可完成归还，且通过uv紫外线灯38的效果，可对物品进行消毒杀菌，使用更加安全可靠；选择线上操作时，可在手机app上操作，在手机上选择需要共享的用品，根据宠物类型名称选择体型（大型宠物、中型宠物、小型宠物），此时共享系统主机34控制电磁柜门37弹开，拿走物品后关上柜门即可完成物品的借出，归还时在手机app上确认归还物品，弹出借出用品的柜门，把借出的用品归还即可，并进行杀菌消毒，同时在物品借出时，由计时计费模块39对借出时长以及费用进行计算。
[0034]
以上所述的，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：
1.环保共享宠物系统，包括弧形柜体（1）、移动终端（7）和通信模块，所述弧形柜体（1）的内部设置有共享系统服务器（6），所述共享系统服务器（6）与移动终端（7）双向信号连接，其特征在于，所述弧形柜体（1）内壁的正面设置有共享区（3），所述弧形柜体（1）的内壁左侧设置有智能便袋区（4），所述弧形柜体（1）的内壁左侧设置有售卖区（5）；所述共享区（3）包括有共享柜（31），所述共享柜（31）的正面中部设置有触摸屏幕（32），所述共享柜（31）的正面设置有位于触摸屏幕（32）下方的条形码扫描器（33），所述共享柜（31）的内部设置有共享系统主机（34），所述共享系统主机（34）通过通信模块与共享系统服务器（6）双向信号连接，所述条形码扫描器（33）的输出端与共享系统主机（34）的输入端电性连接，所述共享系统主机（34）的输出端电性连接有条形码生成模块（35），所述触摸屏幕（32）与共享系统主机（34）双向电性连接，所述且共享系统主机（34）的输出端电性连接有二维码生成模块（36），所述二维码生成模块（36）的输出端与触摸屏幕（32）电性连接，且移动终端（7）触摸屏幕（32）信号连接，且共享柜（31）的内部设置有abc验钞机，所述共享柜（31）的正面设置有与abc验钞机相适配，所述共享柜（31）的正面设置有若干数量的电磁柜门（37），且共享柜（31）的内部设置有uv紫外线灯（38），所述电磁柜门（37）和uv紫外线灯（38）的输入端与共享系统主机（34）均电性连接，所述共享系统主机（34）的输入端电性连接有计时计费模块（39），所述计时计费模块（39）与共享系统服务器（6）双向信号连接；所述智能便袋区（4）包括有便袋回收系统主机（43）和数量为两个的垃圾箱（41），所述便袋回收系统主机（43）通过通信模块与共享系统服务器（6）双向信号连接，其中一个所述垃圾箱（41）为便箱，另外一个所述垃圾箱（41）为毛发箱，两个垃圾箱（41）的上端均设置有便箱电磁柜门（42），所述便袋回收系统主机（43）的输出端与便箱电磁柜门（42）电性连接，且便箱电磁柜门（42）的一侧设置有光电传感器（44），所述光电传感器（44）的输出端与便袋回收系统主机（43）电性连接，所述便袋回收系统主机（43）的输出端电性连接有便袋存放柜（45），且智能便袋区（4）也包括有触摸屏幕（32）、二维码生成模块（36）和abc验钞机；所述共享柜（31）的正面设置有摄像头（310），所述售卖区（5）包括有售卖柜（51），所述售卖柜（51）的内部设置有售卖系统主机（53），所述摄像头（310）的输出端与售卖系统主机（53）电性连接，所述售卖柜（51）的内部设置有宠物特征模型（52），所述宠物特征模型（52）输入端与售卖系统主机（53）电性连接，所述宠物特征模型（52）的输出端电性连接有商品推荐模块（54），所述商品推荐模块（54）的输出端与共享系统服务器（6）信号连接，且售卖区（5）也包括有触摸屏幕（32）、二维码生成模块（36）和abc验钞机。2.根据权利要求1所述的环保共享宠物系统，其特征在于，所述弧形柜体（1）的顶部固定安装有顶棚（2），且顶棚（2）的顶部固定连接有标识安装板。3.根据权利要求1所述的环保共享宠物系统，其特征在于，所述移动终端（7）为具有通讯功能的移动设备，所述移动终端（7）可为手机、平板和智能手表中的一种或多种，且移动终端（7）的内部预装有平台app。4.根据权利要求1所述的环保共享宠物系统，其特征在于，所述售卖柜（51）的内部设置与货架（55），且售卖柜（51）的一侧下方设置有取货口（56）。5.根据权利要求1所述的环保共享宠物系统，其特征在于，所述便袋区（4）预装有可降解的环保袋。6.根据权利要求1所述的环保共享宠物系统，其特征在于，所述便箱电磁柜门（42）的一
侧设置有传感器感应区，且传感器感应区的数量为两个。7.根据权利要求1所述的环保共享宠物系统，其特征在于，所述共享区（3）的内部设置有gps模块（8），所述gps模块（8）的输出端与共享系统服务器（6）电性连接。8.根据权利要求2所述的环保共享宠物系统，其特征在于，所述顶棚（2）为不锈钢材料构件，且顶棚（2）的表面涂覆有耐腐蚀涂层。9.根据权利要求1所述的环保共享宠物系统，其特征在于，所述售卖柜（51）的内部自带出货机构，且出货机构为具有顶出功能的构件。

技术总结
本发明涉及共享技术领域，且公开了环保共享宠物系统，包括弧形柜体、移动终端和通信模块，所述弧形柜体的内部设置有共享系统服务器，所述共享系统服务器与移动终端双向信号连接，所述弧形柜体内壁的正面设置有共享区，所述弧形柜体的内壁左侧设置有智能便袋区，所述弧形柜体的内壁左侧设置有售卖区。本发明可共享牵引绳、嘴套、宠物鞋、宠物雨衣等宠物用品，避免忘记遛宠物物品导致宠物乱跑或其他意外事故发生，且售卖区可售卖宠物用品食物药品等，在机器上选择要购买的商品支持线上、线下支付，同时装有可降解的环保袋子，宠物大小便时可选择使用，用过之后投入便箱即可，可充分的解决宠物随地大小便等破坏环境卫生等问题。的解决宠物随地大小便等破坏环境卫生等问题。的解决宠物随地大小便等破坏环境卫生等问题。

技术研发人员：张文明何子慊
受保护的技术使用者：辽宁轻工职业学院
技术研发日：2019.08.17
技术公布日：2021/2/23
