一种外出型智能宠物太空舱的制作方法

1.本实用新型属于宠物寄存设备技术领域，特别是涉及一种外出型智能宠物太空舱。

背景技术：

2.现阶段全球的宠物出行均采用太空舱和拉杆箱，以便用于宠物托运和出行，以便禁止宠物入内的地方进入，并实现宠物托运。但这些设备都只是在书包和行李箱的基础上进行改造，并不能防止宠物随太空舱一起丢失，主人也对这些设备呈现不可控的现象。
3.国内的现有技术共享智能宠物柜，能有效的解决禁止宠物出入公共场所的问题，但很多主人仍希望可以将宠物带在身边。

技术实现要素：

4.有鉴于此，本实用新型旨在提出一种外出型智能宠物太空舱,以解决进入公共场所宠物不能携带在身边的问题。
5.为实现上述目的，本实用新型采用以下技术方案：
6.一种外出型智能宠物太空舱，包括箱体伸缩拉杆、电子锁、设备盒、箱体、两个万向轮以及两个电子制动定向轮组件，所述箱体伸缩拉杆安装在箱体背部，所述电子锁和设备盒皆安装在箱体上方，所述电子锁与设备盒连接，所述箱体的下方左侧对称安装两个万向轮，所述箱体的下方右侧对称安装两个电子制动定向轮组件。
7.更进一步的，所述电子锁上设有电子锁鼻，所述电子锁鼻与设备盒连接。
8.更进一步的，所述电子制动定向轮组件包括微型电推杆、轮罩、制动瓦、制动盘和定向轮，所述定向轮安装在轮罩上，所述微型电推杆安装在轮罩内，所述制动瓦安装在微型电推杆的输出端，所述定向轮与制动盘连接，所述制动盘安装在轮罩内，所述制动瓦位于制动盘上方。
9.更进一步的，所述定向轮与制动盘通过钢轴连接，钢轴上安装有滚珠轴承，滚珠轴承转动连接在轮罩内。
10.更进一步的，所述设备盒内设有蓝牙模块、无线移动通信2g模块、电流充电管理模块、gps定位模块、语音模块、语音组件、pcba电路板、usb充电接口和充电指示灯，所述语音组件包括麦克风和扬声器。
11.更进一步的，所述设备盒上设有位于箱体顶部的手动开锁按钮以及自动落锁信息牌。
12.更进一步的，所述箱体的底部对称设有两个合页。
13.更进一步的，所述箱体左侧设有锁环。
14.更进一步的，所述箱体右侧设有透气孔。
15.更进一步的，所述箱体的材料为透明材料，可采用树脂、亚克力以及塑料等材质制成。
16.与现有技术相比，本实用新型的有益效果是：
17.1.本实用新型设计成拉杆箱的形式，便于宠物的随身携带，将宠物放进箱体中，即使出入公共场所也可以将宠物放在身边；
18.2.本实用新型所述的一种外出型智能宠物太空舱，可在丢失时对关闭宠物的空间进行落锁，并通过纸板显示主人的联络信息。防止在太空舱丢失时，其他人员将宠物抱走，主人在太空舱附近时，可通过手机对太空舱进行解锁。
19.3.本实用新型所述的一种外出型智能宠物太空舱，可在主人离开较远距离时，对太空舱的滚轮落锁，防止在太空舱丢失时，其他人员将太空舱推走。
20.4.本实用新型所述的一种外出型智能宠物太空舱，可通过该产品的gps通过云服务器进行通讯，便于主人寻找。
21.5.本实用新型所述的一种外出型智能宠物太空舱，在用户找不到太空舱时，通过导航快速寻找到太空舱，通过语音组件可选择双向通话功能，在寻找不到太空舱及宠物时，首先通过声音安抚宠物，并通过远程语音，向周围人群求助，可选择录音功能，在太空舱被恶意窃取时，记录犯罪证据。
附图说明
22.构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

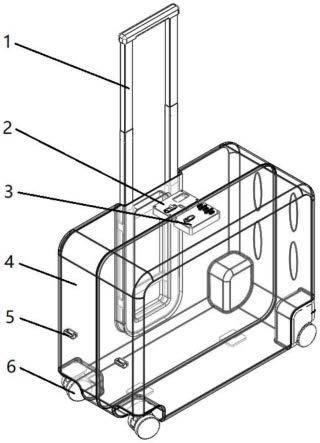

23.图1为本实用新型所述的一种外出型智能宠物太空舱的结构示意图一；
24.图2为本实用新型所述的箱体的结构示意图一；
25.图3为本实用新型所述的箱体的结构示意图二；
26.图4为本实用新型所述的电子制动万向轮组件的结构示意图；
27.图5为本实用新型所述的设备盒和电子锁的示意图。
28.1-箱体伸缩拉杆，2-电子锁，3-设备盒，4-箱体，5-锁环，6-万向轮，7-透气孔，8-电子锁鼻，9-箱体合页，10-微型电动推杆，11-轮罩，12-制动瓦，13-滚珠轴承，14-制动盘，15-usb充电接口，16-充电指示灯，17-语音组件，18-手动开锁按钮，19-自动落锁信息牌，20-定向轮。
具体实施方式
29.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地阐述。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
30.参见图1-5说明本实施方式，一种外出型智能宠物太空舱，包括箱体伸缩拉杆1、电子锁2、设备盒3、箱体4、两个万向轮6以及两个电子制动定向轮组件，箱体伸缩拉杆1安装在箱体4背部，电子锁2和设备盒3皆安装在箱体4上方，电子锁2与设备盒3连接，箱体4的下方左侧对称安装两个万向轮6，箱体4的下方右侧对称安装两个电子制动定向轮组件，电子锁2上设有电子锁鼻8，电子锁鼻8与设备盒3连接，万向轮6通过螺栓安装在箱体4上，螺栓隐藏
在箱体4内部的夹层中并向下固定，单轮支撑部分与箱体4连接面积可达40平方厘米，轮罩11为轮锁结构的外壳，通过螺栓与箱体4连接，在外出时或者出入公共场所时，可以将宠物放在箱体4内，然后通过设备盒3与电子锁2将箱体锁住，通过万向轮6以及电子制动定向轮组件使整个太空舱便于移动，进而能够使主人便于携带自己的宠物。
31.进一步地，电子制动定向轮组件包括微型电推杆10、轮罩11、制动瓦12、制动盘14和定向轮20，定向轮20安装在轮罩11上，微型电推杆10安装在轮罩11内，制动瓦12通过圆杆安装在微型电推杆10的输出端，定向轮20与制动盘14连接，制动盘14安装在轮罩11内，制动瓦12位于制动盘14上方，定向轮20与制动盘14通过钢轴连接，钢轴上安装有滚珠轴承13，滚珠轴承13转动连接在轮罩11内，定向轮20通过率螺栓安装在箱体4上，螺栓隐藏在箱体4内部夹层中并向下固定，单轮支撑部分与箱体4连接面积可达40平方厘米，正常情况下，定向轮20与制动盘14通过滚珠轴承13可以进行滚动，进而能够实现箱体4的移动，在对箱体4进行上锁时，微型电推杆10向下推动，使制动瓦12向下抱死制动盘14，使定向轮20无法转动，避免了主人离太空舱较远时，太空舱被人推走。
32.进一步地，设备盒3内设有蓝牙模块、无线移动通信2g模块、电流充电管理模块、gps定位模块、语音组件17、pcba、usb充电接口15和充电指示灯16，语音组件17包括麦克风和扬声器，设备盒3上设有位于箱体4顶部的手动开锁按钮18以及自动落锁信息牌19，麦克风和扬声器通过箱体4的开孔，外露在设备盒3和箱体4，便于用户的使用及指示，手动开锁按钮18以及自动落锁信息牌19通过电子锁2盒内置于箱体4的顶部，通过箱体4开孔，外露于箱体4。
33.通过设备蓝牙和手机进行匹配，匹配成功后同过手机开锁指令，发送到中央空制单元，中央控制单元驱动电子锁2进行开锁，当蓝牙因距离太远而检测不到手机时，太空舱中央控制单元会首先进行落锁制动控制，锁住太空舱门和滚轮，电机锁通过微型电推杆10带动制动瓦12，从而抱死与定向轮20同轴的制动盘14，来实现上锁。当电机锁进行落锁时，锁杆拉开名片槽盖，使主人名片信息显示出来。然后通过无线移动通信模块与后台管理系统连接，后台系统比对app/小程序的id和设备id，对该手机进行提示，当蓝牙因距离较远检测不到用户手机时，gps会定位太空舱的位置，并通过无线移动通讯2g模块，将该位置反馈至用户，并调用手机自带地图，显示太空舱当下位置和主人手机所在位置，并可继续调用手机自带地图进行导航，由麦克风接受低频模拟信号，由模数转换器转换为数字信号，由基频芯片进行压缩，转码处理，再由高频模数转换器转换成电磁波，由射频信号由天线发送至手机，天线将电磁波接收，再由射频芯片处理后得到高频数字信号，再由高频数模转换器转换为数码信号，然后由基频信号进行信号处理成低频模拟信号并由扬声器播放出来，当系统电池电量低于20％时，会通过app/小程序进行低电量提醒，并自动落锁将usb线插入usb充电接口15进行充电，充满则自动断电。
34.进一步地，箱体4的底部设有合页9，合页9通过螺栓固定于箱体4，螺栓隐藏在箱体4内部的夹层中并向下固定，有效的防止了从外部拆除。
35.进一步地，箱体4的左侧通过螺栓安装有锁环5，螺栓隐藏在箱体4内部的夹层中并向左固定，锁环5成中空装，可将牵引绳的扣环挂在锁环5上，箱体4的右侧设有透气孔7，单孔面积为12平方厘米，便于主人通过透气孔7对宠物随时进行投喂，也避免了陌生人可将手部深入箱体4内，透气孔7也可以设计成1平方毫米的密集孔群。
36.以上公开的本实用新型实施例只是用于帮助阐述本实用新型。实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。
