宠物粮自动投食机以及新型宠物粮包装结构的制作方法

1.本实用新型专利涉及自动投食机的技术领域，具体而言，涉及宠物粮自动投食机以及新型宠物粮包装结构。

背景技术：

2.随着人们生活水平的提高，越来越多的人开始豢养宠物，以丰富自己的精神世界，宠物不仅能帮助消除孤寂，还能给家庭或个人带来欢乐。
3.目前，为了便于对宠物进行喂食，出现了自动投食机，用于日常自动对宠物进行喂食，以及宠物在人类不能监控的条件下(如出差，旅游时)，自动给宠物提供食物。
4.现有技术中，自动投食机采用补充式给宠物提供食物，根据被宠物吃掉的食物，在重力作用下，粮食颗粒会不断自动落出补全，自动投食机缺乏定时定量的给宠物提供食物。

技术实现要素：

5.本实用新型的目的在于提供宠物粮自动投食机以及新型宠物粮包装结构，旨在解决现有技术中，自动投食机缺乏定时定量提供食物的问题。
6.本实用新型是这样实现的，宠物粮自动投食机，包括具有控制板的机体、食盘和储粮罐，所述储粮罐存储有宠物粮，所述机体与所述储粮罐呈安装布置，所述机体包括中转盘和旋转结构；所述旋转结构用于驱动所述中转盘旋转，所述中转盘旋转使所述储粮罐与所述中转盘呈连通布置，或者使所述中转盘与所述食盘呈连通布置；所述控制板定时控制所述旋转结构。
7.进一步的，所述中转盘包括至少一个粮仓，所述粮仓具有出粮口；所述机体包括输粮部，所述输粮部具有输入口和输出口，所述输出口与所述食盘呈连通布置，所述输入口与所述出粮口呈连通或阻隔布置。
8.进一步的，所述中转盘包括多个所述粮仓，各个所述粮仓沿圆周呈依序环绕布置；其一所述粮仓与所述储粮罐呈连通布置，另一所述粮仓与所述输粮部呈连通布置。
9.进一步的，所述粮仓包括底仓板，所述底仓板用于承载宠物粮；所述底仓板设有第一压力传感件，所述第一压力传感件与所述控制板呈电性连接布置，所述第一压力传感件用于称量所述粮仓的宠物粮的重量。
10.进一步的，所述输粮部具有输粮通道，沿自上而下方向，所述输粮通道的口径逐渐缩小布置，所述输粮通道呈上大下小锥形状布置。
11.进一步的，所述机体包括承载座和机壳，所述承载座和所述中转盘分别处于所述机壳的内部，所述中转盘与所述承载座呈上下连接布置，所述承载座具有承载面，所述承载面与所述机壳之间形成所述输粮通道；所述承载座用于封堵或连通所述出粮口。
12.进一步的，所述机壳具有与所述承载面相对布置的导向面，所述导向面呈纵向布置，所述导向面与所述承载面之间形成所述输粮通道；沿自上而下方向，所述承载面逐渐朝向所述导向面方向呈倾斜布置。
13.进一步的，所述旋转结构包括旋转电机和旋转杆，所述旋转电机用于驱动所述旋转杆旋转；所述旋转杆与所述中转盘呈连接布置，所述旋转杆旋转使所述储粮罐与中转盘呈连通或阻隔布置。
14.进一步的，所述机体具有顶部开口，所述储粮罐倒扣穿设所述机体的顶部开口安装所述机体；所述储粮罐包括储粮部和出粮部，所述储粮部与所述出粮部呈连接布置；所述出粮部呈圆台状布置，沿背离所述储粮部方向，所述出粮部的口径逐渐缩小布置。
15.新型宠物粮包装结构，包括储粮罐，宠物粮封装在所述储粮罐，所述储粮罐用于宠物粮的储存；通过各个所述储粮罐与所述机体呈扣合布置，实现宠物粮的补充。
16.与现有技术相比，本实用新型提供的宠物粮自动投食机，将储粮罐安装在机体上，控制板预设有控制程序，对自动投食进行控制；进行自动投食时，控制旋转结构旋转，从而驱动中转盘旋转，使储粮罐与中转盘呈连通布置，此时，宠物粮从储粮罐落入中转盘，然后，继续旋转，使中转盘与食盘呈连通布置，此时，中转盘的宠物粮落入食盘，以供宠物食用；同时，控制板定时控制旋转结构启动和启动时间，从而实现定时定量的自动投食；并且，不需要倾倒出宠物粮，直接将储粮罐与机体扣合安装即可，操作简单方便。
附图说明

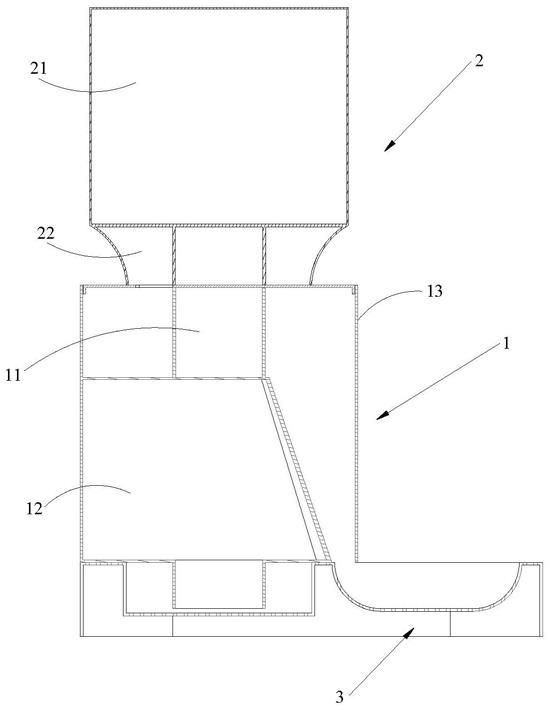

17.图1是本实用新型提供的宠物粮自动投食机的剖面示意图；
18.图2是本实用新型提供的宠物粮自动投食机的立体示意图；
19.图3是本实用新型提供的宠物粮自动投食机的右视示意图；
20.图4是本实用新型提供的宠物粮自动投食机的俯视示意图。
具体实施方式
21.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
22.以下结合具体实施例对本实用新型的实现进行详细的描述。
23.本实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若有术语“上”、“下”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
24.参照图1
‑
4所示，为本实用新型提供的较佳实施例。
25.宠物粮自动投食机，包括具有控制板的机体1、食盘3和储粮罐2，储粮罐2 存储有宠物粮，机体1与储粮罐2呈安装布置，机体1包括中转盘和旋转结构；旋转结构用于驱动中转盘旋转，中转盘旋转使储粮罐2与中转盘呈连通布置，或者使中转盘与食盘3呈连通布置；控制板定时控制旋转结构。
26.上述的宠物粮自动投食机，将储粮罐2安装在机体1上，控制板预设有控制程序，对自动投食进行控制；进行自动投食时，控制旋转结构旋转，从而驱动中转盘旋转，使储粮罐2
与中转盘呈连通布置，此时，宠物粮从储粮罐2落入中转盘，然后，继续旋转，使中转盘与食盘3呈连通布置，此时，中转盘的宠物粮落入食盘3，以供宠物食用；同时，控制板定时控制旋转结构启动和启动时间，从而实现定时定量的自动投食。
27.储粮罐2与机体1呈倒扣安装布置，便于储粮罐2中的宠物粮基于重力落入机体1，便于自动投食。
28.另外，宠物粮储放在储粮罐2中，在储粮罐2的作用下，更好的对宠物粮进行保存。
29.用户在使用时，在储粮罐2上开设开口，与机体1连通，实现宠物粮基于重力落入机体1，便于自动投食。
30.另外，机体不需要设置存粮结构，降低自动投食机的制造成本，降低造价。
31.中转盘包括至少一个粮仓，粮仓具有出粮口；机体1包括输粮部，输粮部具有输入口和输出口，输出口与食盘3呈连通布置，输入口与出粮口呈连通或阻隔布置；这样，当输入口与出粮口呈连通布置时，宠物粮从储粮罐2落入粮仓，然后再通过粮仓将宠物粮输送至食盘3，供宠物食用；当输入口与出粮口呈阻隔布置时，储粮罐2与粮仓呈阻隔布置。
32.中转盘包括多个粮仓，各个粮仓沿圆周呈依序环绕布置；其一粮仓与储粮罐 2呈连通布置，另一粮仓与输粮部呈连通布置；这样，可以依序从储粮罐2中将宠物粮放置在各个粮仓中，根据不同时间，使不同粮仓与食盘3呈连通布置，实现将宠物粮输送至食盘3，供宠物食用。
33.另外，不同的粮仓，宠物粮同步进入和输出，便于宠物粮的转移，提高宠物粮转移效率；并且，旋转结构的驱动中转盘旋转时，同步进行宠物粮的输入和输出，避免旋转结构做无用功，降低不必要的损耗。
34.粮仓包括底仓板，底仓板用于承载宠物粮；底仓板设有第一压力传感件，第一压力传感件与控制板呈电性连接布置，第一压力传感件用于称量粮仓的宠物粮的重量；这样，根据第一压力传感件的反馈数据，控制板可以清楚各个粮仓的宠物粮重量，预设一定值，结合旋转结构的旋转角度、旋转时间，可以控制各个粮仓的大概重量，使粮仓的宠物粮重量保持在一定范围内，实现定量供给宠物粮。
35.第一压力传感件可以是压力传感器，感受宠物粮的压力信号，按照一定的规律将压力信号转换成可用的输出的电信号，传输柱控制板。
36.输粮部具有输粮通道，沿自上而下方向，输粮通道的口径逐渐缩小布置，便于宠物粮输送到食盘3，同时，输粮通道起到缓冲作用，避免宠物粮的落下速度过快。
37.输粮通道呈上大下小锥形状布置，起到缓冲作用，避免宠物粮的落下速度过快。
38.机体1包括承载座12和机壳13，承载座12和中转盘分别处于机壳13的内部，中转盘与承载座12呈上下连接布置，承载座12具有承载面，承载面与机壳 13之间形成输粮通道；承载座12用于封堵或连通出粮口；在承载座12的作用下，实现粮仓与输粮通道呈连通或者呈阻隔布置之间的切换。
39.再者，机壳13具有与承载面相对布置的导向面，导向面呈纵向布置，导向面与承载面之间形成输粮通道；沿自上而下方向，承载面逐渐朝向导向面方向呈倾斜布置；承载面起到导向作用，便于宠物粮输送至食盘3。
40.旋转结构包括旋转电机和旋转杆11，旋转电机用于驱动旋转杆11旋转，旋转电机与控制板呈电性连接布置；旋转杆11与中转盘呈连接布置，旋转杆11旋转使储粮罐2与中转
盘呈连通或阻隔布置；这样，实现对各个粮仓的位置进行切换，实现各个粮仓与储粮罐2呈连通布置或者阻隔布置，实现储粮罐2内的宠物粮落下粮仓或不落入粮仓。
41.另外，旋转杆11驱动中转盘旋转，使对各个粮仓的位置进行切换，实现各个粮仓与食盘3呈连通布置或者阻隔布置，实现将粮仓的宠物粮落至食盘3中，以供宠物食用。
42.机体1具有顶部开口，储粮罐2倒扣穿设机体1的顶部开口安装机体1；实现储粮罐2安装在机体1上，便于储粮罐2和更换。
43.储粮罐2具有可视口，实现对储粮罐2内的宠物粮存量进行观察，需要外出或长时间不在时，可以及时更换储粮罐2。
44.储粮罐2包括储粮部21和出粮部22，储粮部21与出粮部22呈连接布置；出粮部22呈圆台状布置，沿背离储粮部21方向，出粮部22的口径逐渐缩小布置；这样，便于储粮罐2内的宠物粮落入粮仓，便于宠物粮转移。
45.食盘3设有第二压力传感件，第二压力传感件与控制板呈电性连接布置，第二压力传感件用于称量食盘3的宠物粮的重量；这样，当食盘3具有一定重量的宠物粮时，控制板控制不再进行补充宠物粮，避免宠物粮溢出食盘3。
46.食盘3具有食用腔，食用腔呈上大下小圆台状布置；这样，便于宠物食用，且降低宠物粮溢出食盘3。
47.控制板与手机呈连通布置，用户通过手机app，实现对自动投食机进行操控，且便于清楚宠物的食用情况。
48.新型宠物粮包装结构，包括储粮罐2，宠物粮封装在储粮罐2，储粮罐2用于宠物粮的储存；通过各个储粮罐2与所述机体呈扣合布置，实现宠物粮的补充。
49.这样，通过各个储粮罐2，便于宠物粮的保存，避免宠物粮受潮等。
50.另外，在生产过程中，宠物粮直接封装在储粮罐2中，便于生产制造，也便于售卖。
51.如果宠物粮储存在袋子中，需要投食时，需要倾倒，这种方式繁琐，且易导致宠物粮洒出；在本实施例中，利用储粮罐2，不需要倾倒出宠物粮，直接将储粮罐2与机体1扣合安装即可，操作简单方便。
52.采用储粮罐2包装宠物粮，形成新的商业模式，便于储粮罐2的推广、销售、运输。
53.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
