一种宠物饲料加工用筛分装置的制作方法

本技术涉及宠物饲料加工设备，特别涉及一种宠物饲料加工用筛分装置。

背景技术：

1、宠物饲料即用于喂养宠物用的饲料，介于人类食品与传统畜禽饲料之间的高档动物食品，宠物饲料的作用主要是为各种宠物提供最基础的生命保证、生长发育和健康所需的营养物质，同时宠物饲料具有营养全面、消化吸收率高、配方科学、质量标准、饲喂使用方便以及可预防某些疾病等优点，在宠物饲料加工过程中需要对其进行筛分加工，要使用到宠物饲料加工用筛分装置。

2、参考现有已授权公告号cn 214638043 u的“一种宠物饲料加工用筛分装置”，其包括筛分箱，所述筛分箱的顶部为开口，筛分箱的底部开设有排料口，筛分箱的底部设有两个底座，两个底座的顶部均开设有移动槽，两个移动槽内均滑动安装有移动杆，两个移动杆的顶端均固定安装在筛分箱的底部，两个移动杆的底端均固定安装有弹簧，所述弹簧的底端固定连接在对应的移动槽的内壁上，具有结构合理，操作方便，该筛分设备的筛分效率较高，可对宠物饲料进行有效晃动，也可对筛网进行快速更换，能满足不同的筛分需求的优点。

3、上述现有专利在实际使用过程中为筛网提供震动是通过控制整个筛分箱上下运动来实现的，众所周知，在进行筛分操作时仅通过控制筛网进行单一的上下运动的方式来实现震动筛分的效果一般，同时整个筛分箱上下晃动也会造成整个装置在实际使用过程中存在一定的不稳定性，且其在进行筛网拆装更换时需要从最上方开始拆卸，当需要更换的是最下方的筛网时也要把上方的筛网拆下后才能进行拆卸操作，操作起来便捷性欠佳，因此，本实用新型提出了一种宠物饲料加工用筛分装置用以解决上述问题。

4、公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现思路

1、本实用新型的目的是为了解决上述背景技术中提及的不足而提出的一种宠物饲料加工用筛分装置。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种宠物饲料加工用筛分装置，包括箱体、条形箱、驱动组件、多个矩形框、多个筛板、多个导向复位组件、导料组件和多个托板；

3、所述条形箱固定安装座在箱体的一侧，所述条形箱的顶部固定安装有进料斗，多个托板分别固定安装在箱体的两侧内壁上，多个矩形框分别滑动安装在位于同一水平面上的两个托板上，多个筛板分别固定安装在对应的矩形框内靠下位置，且多个筛板的筛孔从上至下依次减小，所述驱动组件设置在条形箱内并与箱体相连接，所述箱体的前侧开设有与矩形框相同数量的条形口，多个导向复位组件分别设置在对应的条形口内，且导向复位组件与对应的矩形框相连接，所述导料组件设置在箱体内壁上并与多个矩形框相适配，所述箱体的前侧靠下位置开设有出料口。

4、优选的，所述驱动组件包括伺服电机、曲轴和多个推板，条形箱的顶部固定安装有伺服电机，伺服电机的输出轴延伸至条形箱内并轴向固定连接有曲轴，条形箱和箱体上呈水平状滑动安装有多个推板，多个推板上均开设有导向口，曲轴与多个导向口的内壁滑动连接，推板远离曲轴的一侧延伸至箱体内并分别与对应的矩形框相抵接。

5、优选的，所述导向复位组件包括滑块、条形板和弹簧，矩形框的前侧开设有滑槽，滑槽的前侧内壁上固定安装有弹簧，滑槽内滑动安装有滑块，条形口内卡接安装有条形板，滑块可拆卸安装在对应的条形板上，弹簧远离滑槽内壁的一端与滑块的前侧固定连接。

6、优选的，所述滑槽的两侧内壁上固定安装有同一个导向杆，滑块与导向杆滑动连接，且弹簧活动套设在导向杆外侧。

7、优选的，所述滑块上螺纹安装有多个螺栓，多个螺栓均与条形板螺纹连接。

8、优选的，所述条形板的前侧阻尼转动安装有把手。

9、优选的，所述条形板的两侧均固定安装有两个卡板，条形口的侧壁上开设有四个卡槽，四个卡板分别卡接在对应的卡槽内。

10、优选的，所述导料组件包括多个导流板，箱体的两侧内壁上均固定安装有多个导流板，导流板的顶侧呈倾斜状设置，且位于同一平面内的两个导流板位于同一个矩形框的上方。

11、优选的，所述箱体的底部内壁上固定安装有导料板，且导料板与出料口相适配。

12、本实用新型的有益效果是：通过设置的多个矩形框和驱动组件以及导向复位组件的配合下能够控制多个筛板对需要进行筛分的宠物饲料进行多重筛分作业，同时能够将筛分后的宠物饲料排出箱体，且通过设置的把手、条形板和矩形框等构件的配合下便于控制筛板进出箱体，从而方便进行筛板的更换作业，通过将导向复位组件中的滑块与条形板之间采用可拆卸连接的方式能够根据实际使用需要选择不同数量的筛板进行宠物饲料的筛分，操作简单，使用也较为便捷。

技术特征：

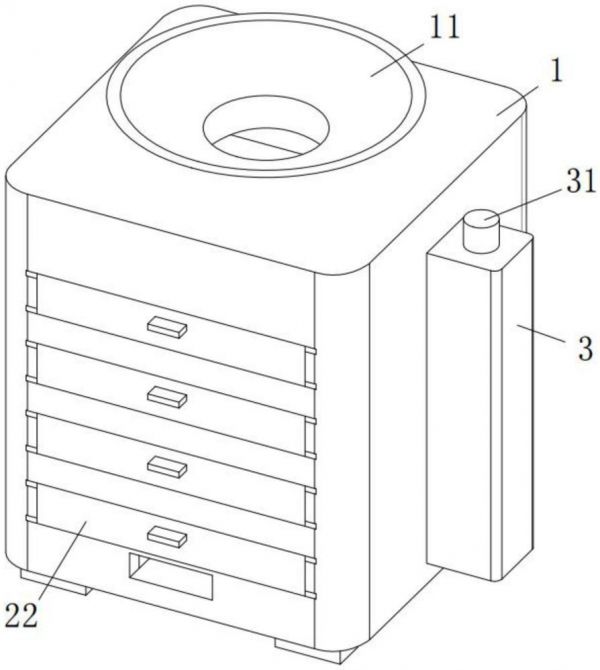

1.一种宠物饲料加工用筛分装置，其特征在于，包括箱体(1)、条形箱(3)、驱动组件、多个矩形框(2)、多个筛板(21)、多个导向复位组件、导料组件和多个托板(12)；

2.根据权利要求1所述的一种宠物饲料加工用筛分装置，其特征在于：所述驱动组件包括伺服电机(31)、曲轴(32)和多个推板(33)，条形箱(3)的顶部固定安装有伺服电机(31)，伺服电机(31)的输出轴延伸至条形箱(3)内并轴向固定连接有曲轴(32)，条形箱(3)和箱体(1)上呈水平状滑动安装有多个推板(33)，多个推板(33)上均开设有导向口，曲轴(32)与多个导向口的内壁滑动连接，推板(33)远离曲轴(32)的一侧延伸至箱体(1)内并分别与对应的矩形框(2)相抵接。

3.根据权利要求1所述的一种宠物饲料加工用筛分装置，其特征在于：所述导向复位组件包括滑块(23)、条形板(22)和弹簧(25)，矩形框(2)的前侧开设有滑槽，滑槽的前侧内壁上固定安装有弹簧(25)，滑槽内滑动安装有滑块(23)，条形口内卡接安装有条形板(22)，滑块(23)可拆卸安装在对应的条形板(22)上，弹簧(25)远离滑槽内壁的一端与滑块(23)的前侧固定连接。

4.根据权利要求3所述的一种宠物饲料加工用筛分装置，其特征在于：所述滑槽的两侧内壁上固定安装有同一个导向杆(24)，滑块(23)与导向杆(24)滑动连接，且弹簧(25)活动套设在导向杆(24)外侧。

5.根据权利要求3所述的一种宠物饲料加工用筛分装置，其特征在于：所述滑块(23)上螺纹安装有多个螺栓，多个螺栓均与条形板(22)螺纹连接。

6.根据权利要求3所述的一种宠物饲料加工用筛分装置，其特征在于：所述条形板(22)的前侧阻尼转动安装有把手。

7.根据权利要求3所述的一种宠物饲料加工用筛分装置，其特征在于：所述条形板(22)的两侧均固定安装有两个卡板，条形口的侧壁上开设有四个卡槽，四个卡板分别卡接在对应的卡槽内。

8.根据权利要求1所述的一种宠物饲料加工用筛分装置，其特征在于：所述导料组件包括多个导流板(13)，箱体(1)的两侧内壁上均固定安装有多个导流板(13)，导流板(13)的顶侧呈倾斜状设置，且位于同一平面内的两个导流板(13)位于同一个矩形框(2)的上方。

9.根据权利要求1所述的一种宠物饲料加工用筛分装置，其特征在于：所述箱体(1)的底部内壁上固定安装有导料板，且导料板与出料口相适配。

技术总结
本技术属于宠物饲料加工设备技术领域，尤其为一种宠物饲料加工用筛分装置，包括箱体、条形箱、驱动组件、多个矩形框、多个筛板、多个导向复位组件、导料组件和多个托板，所述条形箱固定安装座在箱体的一侧，所述条形箱的顶部固定安装有进料斗，多个托板分别固定安装在箱体的两侧内壁上，多个矩形框分别滑动安装在位于同一水平面上的两个托板上。本技术设计合理，操作简单，能够根据需要选择不同数量的筛板对需要进行筛分的宠物饲料进行多级筛分，同时便于根据实际使用需要对任意筛板进行拆装更换，且能够保证筛分过程中该装置的整体稳定性，也方便将筛分后的宠物饲料从箱体内取出，使用起来也较为便捷。

技术研发人员：刘仁义
受保护的技术使用者：沧州正大生物制品股份有限公司
技术研发日：20240315
技术公布日：2024/10/31
