stm32单片机多功能宠物定时自动喂食器Proteus仿真全套资料

 一：功能介绍

1、采用stm32单片机+LCD1602+DHT11温湿度传感器+DS1302传感器+按键+蜂鸣器+LED灯+电机，制作一个多功能可显示温湿度、光照强度的可调时钟闹钟；

2、通过按键设置喂食定时的小时和分钟；当定时时间到，LED闪烁提醒，打开喂食电机进行喂食；

3、该多功能喂食器可以采集温湿度，当温度大于一定值，蜂鸣器报警提醒高温环境；

4、LCD1602显示ds1302时钟的时间和采集的温湿度、定时时间；

二：仿真演示视频+程序简要讲解：（程序有中文注释，新手容易看懂）

96-基于stm32单片机多功能宠物定时自动喂食器Proteus仿真+程序源码+讲解视频

三：设计软件介绍

本设计使用C语言编程设计，程序代码采用keil5编写，程序有中文注释，新手容易看懂，仿真采用Proteus软件进行仿真，演示视频使用的是Proteus8.9版本；资料包里有相关软件包，可自行下载安装。

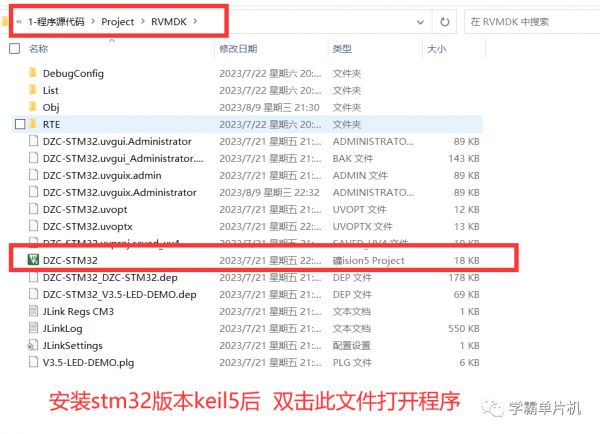

四：程序打开方法

特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

程序部分展示，有中文注释，新手容易看懂

WrByte1602(0,0,'T');

WrByte1602(0,1,'=');

WrByte1602(0,2,AsciiCode[wendu%100/10]);

WrByte1602(0,3,AsciiCode[wendu%10]);

WrByte1602(0,4,' ');

WrByte1602(0,8,'H');

WrByte1602(0,9,'=');

WrByte1602(0,10,AsciiCode[shidu%100/10]);

WrByte1602(0,11,AsciiCode[shidu%10]);

  WrByte1602(0,12,' ');

  xxx=0;yyy=1;

WrByte1602(yyy,xxx++,AsciiCode[shi%100/10]);

WrByte1602(yyy,xxx++,AsciiCode[shi%10]);

  WrByte1602(yyy,xxx++,':');

WrByte1602(yyy,xxx++,AsciiCode[fen%100/10]);

WrByte1602(yyy,xxx++,AsciiCode[fen%10]);

WrByte1602(yyy,xxx++,':');

WrByte1602(yyy,xxx++,AsciiCode[miao%100/10]);

  WrByte1602(yyy,xxx++,AsciiCode[miao%10]);

WrByte1602(yyy,xxx++,' ');

WrByte1602(yyy,xxx++,'T');

WrByte1602(yyy,xxx++,AsciiCode[xiaoshi%100/10]);

WrByte1602(yyy,xxx++,AsciiCode[xiaoshi%10]);

  WrByte1602(yyy,xxx++,':');

WrByte1602(yyy,xxx++,AsciiCode[fenzhong%100/10]);

WrByte1602(yyy,xxx++,AsciiCode[fenzhong%10]);

WrByte1602(yyy,xxx++,' ');

}

int main(void)

{

char i=0;

SystemInit();

SystemCoreClockUpdate();

GPIO_Configuration();

Init1602();

NVICConfig();

RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

DS1302_Configuration();

ReadDS1302Clock(time_data);

shi = time_data[3]%16+time_data[3]/16*10;

fen = time_data[4]%16+time_data[4]/16*10;

miao = time_data[5]%16+time_data[5]/16*10;

xiaoshi=shi;

fenzhong = fen+1;

PBout(14)=PBout(6)=1;

while (1)

{

i++;

delay_ms(10);

if(i>=100)

{

i=0;

DHT11_receive(&shidu,&wendu);

ReadDS1302Clock(time_data);

shi = time_data[3]%16+time_data[3]/16*10;

fen = time_data[4]%16+time_data[4]/16*10;

miao = time_data[5]%16+time_data[5]/16*10;

Display();

}

anjiansaomiao();

if(xiaoshi==shi && fenzhong==fen )

{

PBout(14)=0;

}

else PBout(14)=1;

if(wendu>35) PBout(6)=0;

else PBout(6)=1;

}

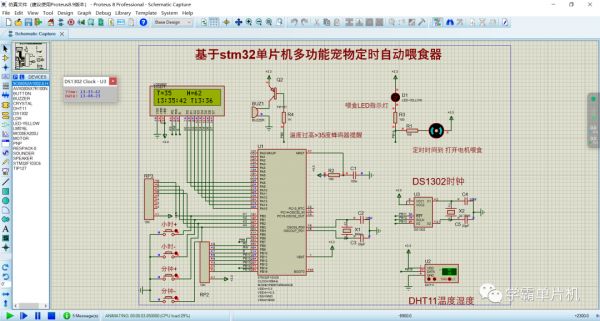

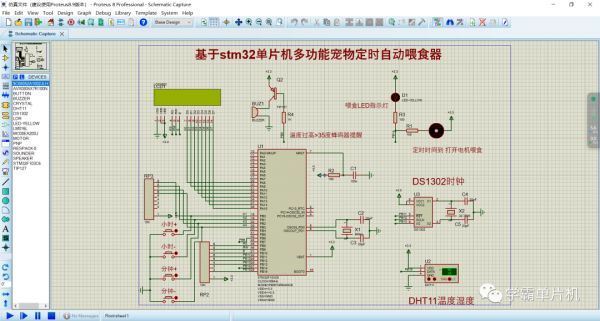

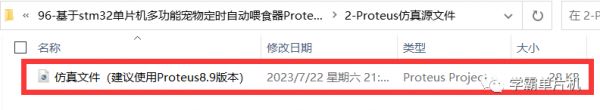

五：仿真文件（采用Proteus打开）

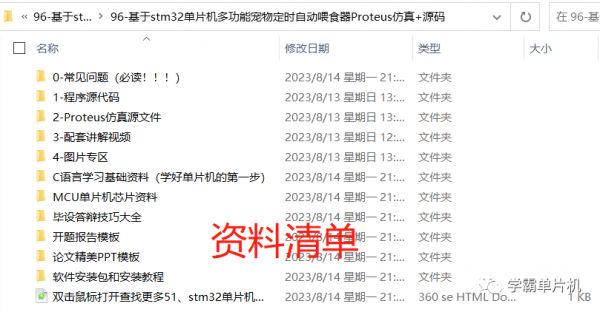

六：资料清单展示（文件中包含的相关资料）

百度云盘资料下载链接
