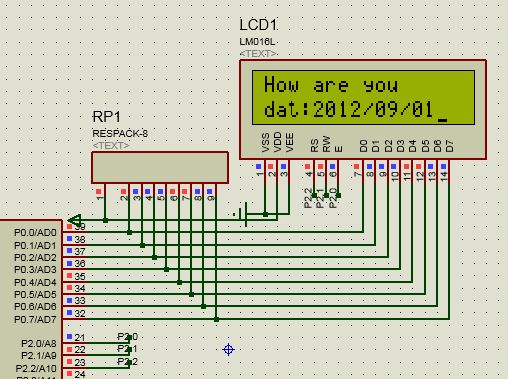

1.0 电路图
2.0 程序
感觉还是把驱动贴出来更好
uchar num[] = "0123456789";
sbit RS = P2^2;
sbit RW = P2^1;
sbit E = P2^0;
void delay(uint x)
{
while(x--);
}
void write_command(uchar command)
{
RW = 0;
RS = 0;
P0 = command;
E = 1;
delay(100);
E = 0;
RW = 1;
}
void write_data(uchar date)
{
RW = 0;
RS = 1;
P0 = date;
E = 1;
delay(100);
E = 0;
RW = 1;
}
void FLCD1602_init(void)
{
write_command(0x38);
write_command(0x0f);
write_command(0x06);
}
void FLCD1602_clear()
{
write_command(0x01);
write_command(0x02);
}
void display_string(uchar *p)
{
while(*p)
{
write_data(*p);
p++;
}
}
void display_num(uchar x)
{
write_data(num[x / 10]);
write_data(num[x % 10]);
}
void gotoxy(uchar y,uchar x)
{
if(y == 1)
write_command(0x40 + x);
else if(y == 2)
write_command(0x80 + 0x40 + x);
}
